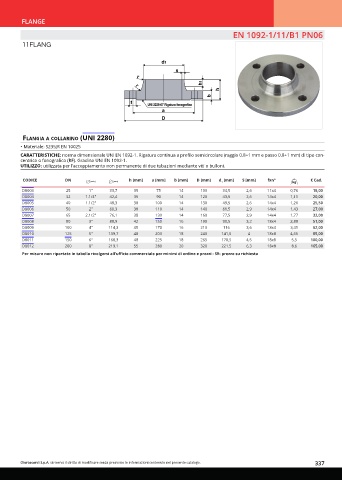

Page 337 - OTER - CATALISTINO 2024 - FIDRA

FLANGE
EN 1092-1/11/B1 PN06

11FLANG

flanGia a Collarino (uni 2280)
• Materiale: S235JR EN 10025
CARATTERISTICHE: norma dimensionale UNI EN 1092-1. Rigatura continua a profilo semicircolare (raggio 0.8÷1 mm e passo 0.8÷1 mm) di tipo con-
centrico o fonografico (RF). Gradino UNI EN 1092-1.
UTILIZZO: utilizzata per l'accoppiamento non permanente di due tubazioni mediante viti o bulloni.

CODICE DN h [mm] a [mm] b [mm] D [mm] d [mm] S [mm] fxn° € Cad.
1
D8003 25 1" 33,7 35 75 14 100 34,5 2,6 11x4 0,76 18,00
D8004 32 1.1/4" 42,4 35 90 14 120 43,5 2,6 14x4 1,11 20,00
D8005 40 1.1/2" 48,3 38 100 14 130 49,5 2,6 14x4 1,26 25,50
D8006 50 2" 60,3 38 110 14 140 61,5 2,9 14x4 1,43 27,00
D8007 65 2.1/2" 76,1 38 130 14 160 77,5 2,9 14x4 1,77 32,00
D8008 80 3" 88,9 42 150 16 190 90,5 3,2 18x4 2,88 51,00
D8009 100 4" 114,3 45 170 16 210 116 3,6 18x4 3,41 62,00
D8010 125 5" 139,7 48 200 18 240 141,5 4 18x8 4,65 85,00
D8011 150 6" 168,3 48 225 18 265 170,5 4,5 18x8 5,5 100,00
D8012 200 8" 219,1 55 280 20 320 221,5 6,3 18x8 8,6 165,00
Per misure non riportate in tabella rivolgersi all'ufficio commerciale per minimi di ordine e prezzi - SR: prezzo su richiesta
