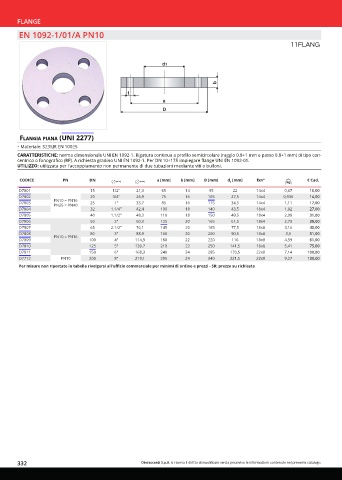

Page 332 - OTER - CATALISTINO 2024 - FIDRA

FLANGE
EN 1092-1/01/A PN10

11FLANG

flanGia Piana (uni 2277)
• Materiale: S235JR EN 10025
CARATTERISTICHE: norma dimensionale UNI EN 1092-1. Rigatura continua a profilo semicircolare (raggio 0.8÷1 mm e passo 0.8÷1 mm) di tipo con-
centrico o fonografico (RF). A richiesta gradino UNI EN 1092-1. Per DN 10÷175 impiegare flange UNI EN 1092-01.
UTILIZZO: utilizzata per l'accoppiamento non permanente di due tubazioni mediante viti o bulloni.

CODICE PN DN a [mm] b [mm] D [mm] d [mm] fxn° € Cad.
1
D7801 15 1/2" 21,3 65 14 95 22 14x4 0,67 10,00
D7802 20 3/4" 26,9 75 16 105 27,5 14x4 0,936 14,00
D7803 PN10 = PN16 25 1" 33,7 85 16 115 34,5 14x4 1,11 17,00
PN25 = PN40
D7804 32 1.1/4" 42,4 100 18 140 43,5 18x4 1,82 27,00
D7805 40 1.1/2" 48,3 110 18 150 49,5 18x4 2,08 31,00
D7806 50 2" 60,3 125 20 165 61,5 18x4 2,73 39,00
D7807 65 2.1/2" 76,1 145 20 185 77,5 18x8 3,16 45,00
D7808 80 3" 88,9 160 20 200 90,5 18x8 3,6 51,00
D7809 PN10 = PN16 100 4" 114,3 180 22 220 116 18x8 4,39 61,00
D7810 125 5" 139,7 210 22 250 141,5 18x8 5,41 75,00
D7811 150 6" 168,3 240 24 285 170,5 22x8 7,14 100,00
D7712 PN10 200 8" 219,1 295 24 340 221,5 22x8 9,27 130,00
Per misure non riportate in tabella rivolgersi all'ufficio commerciale per minimi di ordine e prezzi - SR: prezzo su richiesta
