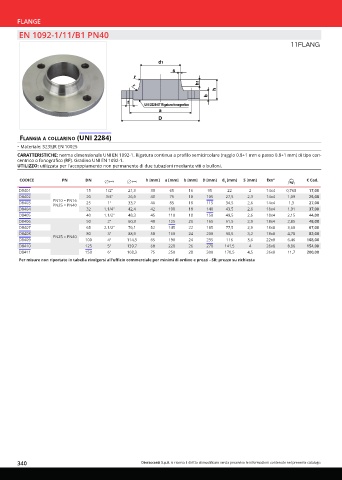

Page 340 - OTER - CATALISTINO 2024 - FIDRA

FLANGE
EN 1092-1/11/B1 PN40

11FLANG

flanGia a Collarino (uni 2284)
• Materiale: S235JR EN 10025
CARATTERISTICHE: norma dimensionale UNI EN 1092-1. Rigatura continua a profilo semicircolare (raggio 0.8÷1 mm e passo 0.8÷1 mm) di tipo con-
centrico o fonografico (RF). Gradino UNI EN 1092-1.
UTILIZZO: utilizzata per l'accoppiamento non permanente di due tubazioni mediante viti o bulloni.

CODICE PN DN h [mm] a [mm] b [mm] D [mm] d [mm] S [mm] fxn° € Cad.
1
D8401 15 1/2" 21,3 38 65 16 95 22 2 14x4 0,768 17,00
D8402 20 3/4" 26,9 40 75 18 105 27,5 2,3 14x4 1,09 25,00
D8403 PN10 = PN16 25 1" 33,7 40 85 18 115 34,5 2,6 14x4 1,3 27,00
PN25 = PN40
D8404 32 1.1/4" 42,4 42 100 18 140 43,5 2,6 18x4 1,91 37,00
D8405 40 1.1/2" 48,3 45 110 18 150 49,5 2,6 18x4 2,15 44,00
D8406 50 2" 60,3 48 125 20 165 61,5 2,9 18x4 2,85 48,00
D8407 65 2.1/2" 76,1 52 145 22 185 77,5 2,9 18x8 3,68 67,00
D8408 80 3" 88,9 58 160 24 200 90,5 3,2 18x8 4,78 82,00
D8409 PN25 = PN40 100 4" 114,3 65 190 24 235 116 3,6 22x8 6,46 108,00
D8410 125 5" 139,7 68 220 26 270 141,5 4 26x8 8,86 154,00
D8411 150 6" 168,3 75 250 28 300 170,5 4,5 26x8 11,7 200,00
Per misure non riportate in tabella rivolgersi all'ufficio commerciale per minimi di ordine e prezzi - SR: prezzo su richiesta

340 Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo.
