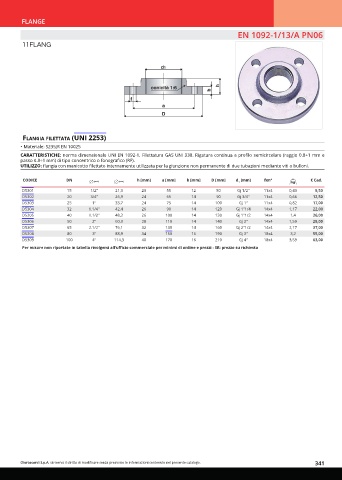

Page 341 - OTER - CATALISTINO 2024 - FIDRA

FLANGE
EN 1092-1/13/A PN06

11FLANG

flanGia filettata (uni 2253)
• Materiale: S235JR EN 10025
CARATTERISTICHE: norma dimensionale UNI EN 1092-1. Filettatura GAS UNI 338. Rigatura continua a profilo semicircolare (raggio 0.8÷1 mm e
passo 0.8÷1 mm) di tipo concentrico o fonografico (RF).
UTILIZZO: flangia con manicotto filettato internamente utilizzata per la giunzione non permanente di due tubazioni mediante viti o bulloni.

CODICE DN h [mm] a [mm] b [mm] D [mm] d [mm] fxn° € Cad.
1
D5301 15 1/2" 21,3 20 55 12 80 Gj 1/2" 11x4 0,43 8,50
D5302 20 3/4" 26,9 24 65 14 90 Gj 3/4" 11x4 0,66 12,50
D5303 25 1" 33,7 24 75 14 100 Gj 1" 11x4 0,82 17,00
D5304 32 1.1/4" 42,4 26 90 14 120 Gj 1"1/4 14x4 1,17 22,00
D5305 40 1.1/2" 48,3 26 100 14 130 Gj 1"1/2 14x4 1,4 26,00
D5306 50 2" 60,3 28 110 14 140 Gj 2" 14x4 1,59 28,00
D5307 65 2.1/2" 76,1 32 130 14 160 Gj 2"1/2 14x4 2,17 37,00
D5308 80 3" 88,9 34 150 16 190 Gj 3" 18x4 3,2 55,00
D5309 100 4" 114,3 40 170 16 210 Gj 4" 18x4 3,59 63,00
Per misure non riportate in tabella rivolgersi all'ufficio commerciale per minimi di ordine e prezzi - SR: prezzo su richiesta

Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo. 341
