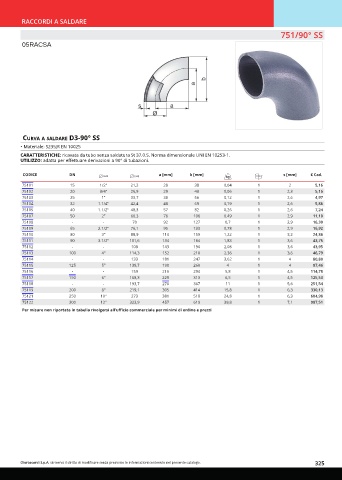

Page 325 - OTER - CATALISTINO 2024 - FIDRA

RACCORDI A SALDARE
751/90° SS

05RACSA

Curva a saldare d3-90° ss
• Materiale: S235JR EN 10025
CARATTERISTICHE: ricavata da tubo senza saldatura St 37.0.S. Norma dimensionale UNI EN 10253-1.
UTILIZZO: adatta per effettuare derivazioni a 90° di tubazioni.

CODICE DN a [mm] b [mm] s [mm] € Cad.

75101 15 1/2" 21,3 28 38 0,04 1 2 5,16
75102 20 3/4" 26,9 29 43 0,06 1 2,3 5,16
75103 25 1" 33,7 38 56 0,12 1 2,6 4,97
75104 32 1.1/4" 42,4 48 69 0,19 1 2,6 5,86
75105 40 1.1/2" 48,3 57 82 0,26 1 2,6 7,24
75107 50 2" 60,3 76 106 0,49 1 2,9 11,10
75108 - - 70 92 127 0,7 1 2,9 16,39
75109 65 2.1/2" 76,1 95 133 0,78 1 2,9 16,92
75110 80 3" 88,9 114 159 1,22 1 3,2 24,86
75111 90 3.1/2" 101,6 134 184 1,83 1 3,6 43,75
75112 - - 108 143 196 2,08 1 3,6 43,95
75113 100 4" 114,3 152 210 2,36 1 3,6 46,79
75114 - - 133 181 247 3,62 1 4 80,80
75115 125 5" 139,7 190 260 4 1 4 87,46
75116 - - 159 216 294 5,8 1 4,5 114,78
75117 150 6" 168,3 229 313 6,5 1 4,5 125,53
75118 - - 193,7 270 367 11 1 5,6 251,54
75119 200 8" 219,1 305 414 15,8 1 6,3 330,13
75121 250 10" 273 381 518 24,8 1 6,3 604,98
75122 300 12" 323,9 457 619 39,8 1 7,1 987,51
Per misure non riportate in tabella rivolgersi all'ufficio commerciale per minimi di ordine e prezzi
