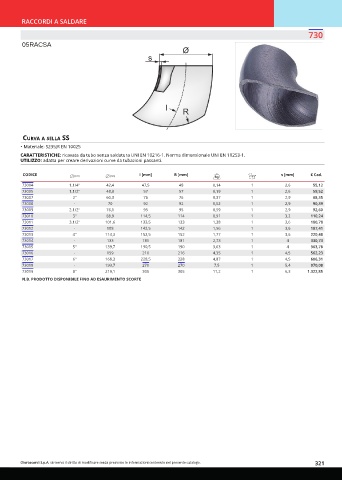

Page 321 - OTER - CATALISTINO 2024 - FIDRA

RACCORDI A SALDARE
730

05RACSA
Ø
s

I R

Curva a sella ss
• Materiale: S235JR EN 10025
CARATTERISTICHE: ricavata da tubo senza saldatura UNI EN 10216-1. Norma dimensionale UNI EN 10253-1.
UTILIZZO: adatta per creare derivazioni curve da tubazioni passanti.

CODICE I [mm] R [mm] s [mm] € Cad.

73004 1.1/4" 42,4 47,5 48 0,14 1 2,6 55,12
73005 1.1/2" 48,3 57 57 0,19 1 2,6 59,52
73007 2" 60,3 76 76 0,37 1 2,9 68,35
73008 - 70 92 92 0,52 1 2,9 90,39
73009 2.1/2" 76,1 95 95 0,59 1 2,9 92,60
73010 3" 88,9 114,5 114 0,91 1 3,2 110,24
73011 3.1/2" 101,6 133,5 133 1,38 1 3,6 180,78
73012 - 108 142,5 142 1,56 1 3,6 187,41
73013 4" 114,3 152,5 152 1,77 1 3,6 220,48
73014 - 133 181 181 2,73 1 4 330,73
73015 5" 139,7 190,5 190 3,03 1 4 363,78
73016 - 159 216 216 4,35 1 4,5 562,23
73017 6" 168,3 228,5 228 4,87 1 4,5 606,31
73018 - 193,7 270 270 7,5 1 5,4 970,08
73019 8" 219,1 305 305 11,2 1 6,3 1.322,85
N.B. PRODOTTO DISPONIBILE FINO AD ESAURIMENTO SCORTE
