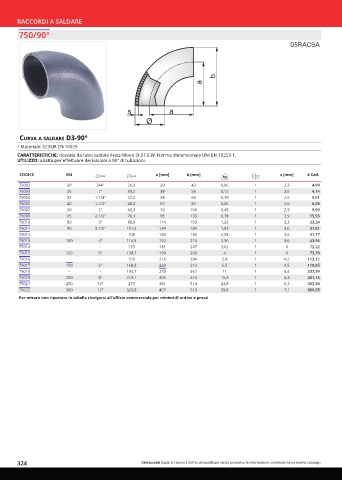

Page 324 - OTER - CATALISTINO 2024 - FIDRA

RACCORDI A SALDARE
750/90°

05RACSA

b
a

s a
Ø

Curva a saldare d3-90°
• Materiale: S235JR EN 10025
CARATTERISTICHE: ricavata da tubo saldato Fretz-Moon St 37.0.W. Norma dimensionale UNI EN 10253-1.
UTILIZZO: adatta per effettuare derivazioni a 90° di tubazioni.

CODICE DN a [mm] b [mm] s [mm] € Cad.

75002 20 3/4" 26,9 29 43 0,06 1 2,3 4,99
75003 25 1" 33,7 38 56 0,12 1 2,6 4,14
75004 32 1.1/4" 42,4 48 69 0,19 1 2,6 5,01
75005 40 1.1/2" 48,3 57 82 0,26 1 2,6 6,06
75007 50 2" 60,3 76 106 0,49 1 2,9 9,99
75009 65 2.1/2" 76,1 95 133 0,78 1 2,9 15,93
75010 80 3" 88,9 114 159 1,22 1 3,2 23,24
75011 90 3.1/2" 101,6 134 184 1,83 1 3,6 31,81
75012 - - 108 143 196 2,08 1 3,6 41,17
75013 100 4" 114,3 152 210 2,36 1 3,6 43,95
75014 - - 133 181 247 3,62 1 4 72,22
75015 125 5" 139,7 190 260 4 1 4 73,70
75016 - - 159 216 294 5,8 1 4,5 113,17
75017 150 6" 168,3 229 313 6,5 1 4,5 118,85
75018 - - 193,7 270 367 11 1 5,4 237,39
75019 200 8" 219,1 305 414 15,8 1 6,3 281,15
75021 250 10" 273 381 518 24,8 1 6,3 562,30
75022 300 12" 323,9 457 619 39,8 1 7,1 869,55
Per misure non riportate in tabella rivolgersi all'ufficio commerciale per minimi di ordine e prezzi
