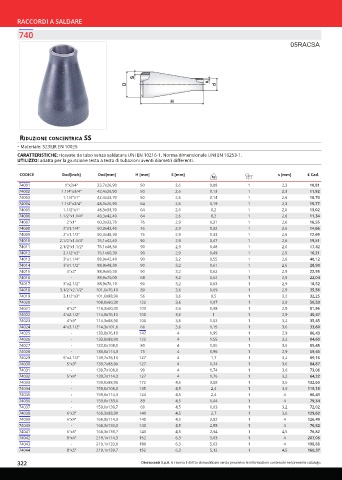

P. 322
RACCORDI A SALDARE
740
05RACSA
riduzione ConCentriCa ss
• Materiale: S235JR EN 10025
CARATTERISTICHE: ricavate da tubo senza saldatura UNI EN 10216-1. Norma dimensionale UNI EN 10253-1.
UTILIZZO: adatta per la giunzione testa a testa di tubazioni aventi diametri differenti.
CODICE Dxd[inch] Dxd[mm] H [mm] S [mm] s [mm] € Cad.
74001 1"x3/4" 33,7x26,90 50 2,6 0,09 1 2,3 10,81
74002 1.1/4"x3/4" 42,4x26,90 50 2,6 0,13 1 2,3 11,92
74003 1.1/4"x1" 42,4x33,70 50 2,6 0,14 1 2,6 10,70
74004 1.1/2"x3/4" 48,3x26,90 64 2,6 0,19 1 2,3 15,77
74005 1.1/2"x1" 48,3x33,70 64 2,6 0,2 1 2,6 13,02
74006 1.1/2"x1.1/4" 48,3x42,40 64 2,6 0,2 1 2,6 11,34
74007 2"x1" 60,3x33,70 76 2,9 0,31 1 2,6 16,55
74008 2"x1.1/4" 60,3x42,40 76 2,9 0,32 1 2,6 14,66
74009 2"x1.1/2" 60,3x48,30 76 2,9 0,33 1 2,6 12,69
74010 2.1/2"x1.1/4" 76,1x42,40 90 2,9 0,47 1 2,6 19,51
74011 2.1/2"x1.1/2" 76,1x48,30 90 2,9 0,48 1 2,6 17,42
74012 2.1/2"x2" 76,1x60,30 90 2,9 0,49 1 2,9 16,21
74013 3"x1.1/4" 88,9x42,40 90 3,2 0,55 1 2,6 40,12
74014 3"x1.1/2" 88,9x48,30 90 3,2 0,61 1 2,6 28,90
74015 3"x2" 88,9x60,30 90 3,2 0,62 1 2,9 22,95
74016 - 88,9x70,00 68 3,2 0,62 1 2,9 22,04
74017 3"x2.1/2" 88,9x76,10 90 3,2 0,63 1 2,9 18,52
74018 3.1/2"x2.1/2" 101,6x76,10 80 3,6 0,69 1 2,9 35,56
74019 3.1/2"x3" 101,6x88,90 56 3,6 0,5 1 3,2 32,25
74020 - 108,0x60,30 122 3,6 1,07 1 2,9 50,53
74021 4"x2" 114,3x60,30 100 3,6 0,98 1 2,9 51,56
74022 4"x2.1/2" 114,3x76,10 100 3,6 1 1 2,9 40,47
74023 4"x3" 114,3x88,90 100 3,6 1,02 1 3,2 35,45
74024 4"x3.1/2" 114,3x101,6 66 3,6 1,15 1 3,6 33,60
74025 - 133,0x76,10 147 4 1,95 1 2,9 86,43
74026 - 133,0x88,90 122 4 1,55 1 3,2 84,60
74027 - 133,0x108,0 80 4 1,06 1 3,6 59,45
74028 - 133,0x114,3 75 4 0,96 1 2,9 59,45
74029 5"x2.1/2" 139,7x76,10 127 4 1,7 1 3,2 89,16
74030 5"x3" 139,7x88,90 127 4 1,74 1 3,6 84,87
74031 - 139,7x108,0 99 4 1,74 1 3,6 73,06
74032 5"x4" 139,7x114,3 127 4 1,76 1 3,2 64,22
74033 - 159,0x88,90 172 4,5 3,08 1 3,6 132,60
74034 - 159,0x108,0 135 4,5 2,4 1 3,6 119,18
74035 - 159,0x114,3 124 4,5 2,4 1 4 86,43
74036 - 159,0x133,0 89 4,5 1,44 1 4 79,34
74037 - 159,0x139,7 60 4,5 1,03 1 3,2 72,02
74038 6"x3" 168,3x88,90 140 4,5 2,7 1 3,6 129,62
74039 6"x4" 168,3x114,3 140 4,5 2,82 1 4 126,49
74040 - 168,3x133,0 140 4,5 2,88 1 4 76,82
74041 6"x5" 168,3x139,7 140 4,5 2,94 1 4,5 76,82
74042 8"x4" 219,1x114,3 152 6,3 5,03 1 4 207,05
74043 - 219,1x133,0 180 6,3 5,03 1 4 198,88
74044 8"x5" 219,1x139,7 152 6,3 5,12 1 4,5 160,37
322 Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo.
