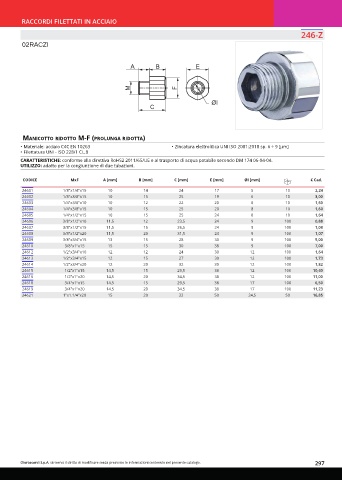

Page 297 - OTER - CATALISTINO 2024 - FIDRA

RACCORDI FILETTATI IN ACCIAIO
246-Z

02RACZI

A B E

M F

ØI
C

maniCotto ridotto m-f (ProlunGa ridotta)
• Materiale: acciaio C4C EN 10263 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
• Filettatura UNI - ISO 228/1 CL.B
CARATTERISTICHE: conforme alla direttiva RoHS2 2011/65/UE e al trasporto di acqua potabile secondo DM 174 06-04-04.
UTILIZZO: adatto per la congiunzione di due tubazioni.

CODICE MxF A [mm] B [mm] C [mm] E [mm] ØI [mm] € Cad.
24601 1/8"x1/4"x15 10 14 24 17 5 10 2,24
24602 1/8"x3/8"x15 10 15 25 19 6 10 3,00
24603 1/4"x3/8"x10 10 12 22 20 8 10 1,60
24604 1/4"x3/8"x15 10 15 25 20 8 10 1,60
24605 1/4"x1/2"x15 10 15 25 24 8 10 1,64
24606 3/8"x1/2"x10 11,5 12 23,5 24 9 100 0,88
24607 3/8"x1/2"x15 11,5 15 26,5 24 9 100 1,08
24608 3/8"x1/2"x20 11,5 20 31,5 24 9 100 1,07
24609 3/8"x3/4"x15 13 15 28 30 9 100 5,00
24610 3/8"x1"x15 15 15 30 38 9 100 7,00
24612 1/2"x3/4"x10 12 12 24 30 12 100 1,64
24613 1/2"x3/4"x15 12 15 27 30 12 100 1,73
24614 1/2"x3/4"x20 12 20 32 30 12 100 1,82
24615 1/2"x1"x15 14,5 15 29,5 38 12 100 10,40
24616 1/2"x1"x20 14,5 20 34,5 38 12 100 11,00
24618 3/4"x1"x15 14,5 15 29,5 38 17 100 6,50
24619 3/4"x1"x20 14,5 20 34,5 38 17 100 11,23
24621 1"x1.1/4"x20 15 20 33 50 24,5 50 16,85

Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo. 297
