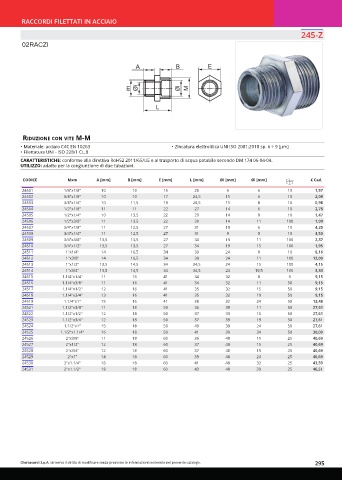

RACCORDI FILETTATI IN ACCIAIO
245-Z

02RACZI

A B E

m Øi ØI M

L

riduzione Con vite m-m
• Materiale: acciaio C4C EN 10263 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
• Filettatura UNI - ISO 228/1 CL.B
CARATTERISTICHE: conforme alla direttiva RoHS2 2011/65/UE e al trasporto di acqua potabile secondo DM 174 06-04-04.
UTILIZZO: adatto per la congiunzione di due tubazioni.

CODICE Mxm A [mm] B [mm] E [mm] L [mm] ØI [mm] Øi [mm] € Cad.
24501 1/4"x1/8" 10 10 15 25 6 6 10 1,57
24502 3/8"x1/8" 10 10 17 24,5 11 6 10 2,09
24503 3/8"x1/4" 10 11,5 19 26,5 11 8 10 0,98
24504 1/2"x1/8" 11 11 22 27 14 6 10 2,78
24505 1/2"x1/4" 10 13,5 22 29 14 8 10 1,47
24506 1/2"x3/8" 11 13,5 22 30 14 11 100 1,09
24507 3/4"x1/8" 11 12,5 27 31 19 6 10 4,20
24508 3/4"x1/4" 11 12,5 27 31 9 8 10 4,50
24509 3/4"x3/8" 13,5 13,5 27 34 19 11 100 2,37
24510 3/4"x1/2" 13,5 13,5 27 34 19 15 100 1,95
24511 1"x1/4" 14 16,5 34 39 24 8 10 8,16
24512 1"x3/8" 14 16,5 34 39 24 11 100 12,00
24513 1"x1/2" 13,5 14,5 34 34,5 24 15 100 4,15
24514 1"x3/4" 13,5 14,5 34 34,5 24 19,5 100 3,33
24515 1.1/4"x1/4" 11 16 41 34 32 8 5 9,15
24516 1.1/4"x3/8" 11 16 41 34 32 11 50 9,15
24517 1.1/4"x1/2" 12 16 41 35 32 15 50 9,15
24518 1.1/4"x3/4" 13 16 41 35 32 19 50 9,15
24519 1.1/4"x1" 15 16 41 38 32 24 50 13,48
24521 1.1/2"x3/8" 11 18 50 36 39 11 50 27,61
24522 1.1/2"x1/2" 12 18 50 37 39 15 50 27,61
24523 1.1/2"x3/4" 12 18 50 37 39 19 50 27,61
24524 1.1/2"x1" 15 18 50 40 39 24 50 27,61
24525 1.1/2"x1.1/4" 16 18 50 41 39 34 50 30,00
24526 2"x3/8" 11 18 60 36 48 11 25 40,69
24527 2"x1/2" 12 18 60 37 48 15 25 40,69
24528 2"x3/4" 12 18 60 37 48 19 25 40,69
24529 2"x1" 14 18 60 39 48 24 25 40,69
24530 2"x1.1/4" 18 18 60 41 48 32 25 43,59
24531 2"x1.1/2" 18 18 60 43 48 39 25 46,51

Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo. 295
