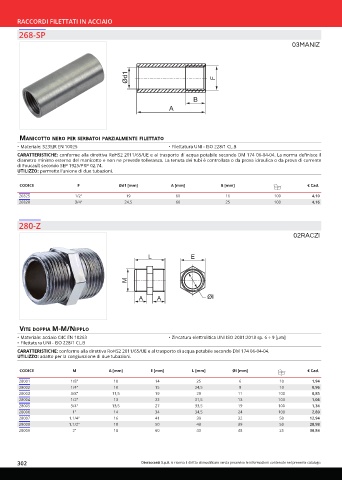

Page 302 - OTER - CATALISTINO 2024 - FIDRA

RACCORDI FILETTATI IN ACCIAIO
268-SP

03MANIZ

Ød1 F

B
A

maniCotto nero Per serBatoi Parzialmente filettato
• Materiale: S235JR EN 10025 • Filettatura UNI - ISO 228/1 CL.B
CARATTERISTICHE: conforme alla direttiva RoHS2 2011/65/UE e al trasporto di acqua potabile secondo DM 174 06-04-04. La norma definisce il
diametro minimo esterno del manicotto e non ne prevede tolleranza. La tenuta dei tubi è controllata o da prova idraulica o da prova di corrente
di Foucault secondo SEP 1925/PRP 02.74.
UTILIZZO: permette l'unione di due tubazioni.

CODICE F Ød1 [mm] A [mm] B [mm] € Cad.
26825 1/2" 19 60 16 100 4,10
26828 3/4" 24,5 60 25 100 4,16

280-Z

02RACZI

L E

M

A A ØI

vite doPPia m-m/niPPlo
• Materiale: acciaio C4C EN 10263 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
• Filettatura UNI - ISO 228/1 CL.B
CARATTERISTICHE: conforme alla direttiva RoHS2 2011/65/UE e al trasporto di acqua potabile secondo DM 174 06-04-04.
UTILIZZO: adatto per la congiunzione di due tubazioni.

CODICE M A [mm] E [mm] L [mm] ØI [mm] € Cad.

28001 1/8" 10 14 25 6 10 1,94
28002 1/4" 10 15 24,5 8 10 0,96
28003 3/8" 11,5 19 29 11 100 0,85
28004 1/2" 13 22 31,5 13 100 1,06
28005 3/4" 13,5 27 33,5 19 100 1,34
28006 1" 14 34 34,5 24 100 2,80
28007 1.1/4" 16 41 39 32 50 12,94
28008 1.1/2" 18 50 43 39 50 28,98
28009 2" 18 60 43 48 25 36,84

302 Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo.
