Page 183 - IRSAP - LISTINO VMC 2024 - FIDRA

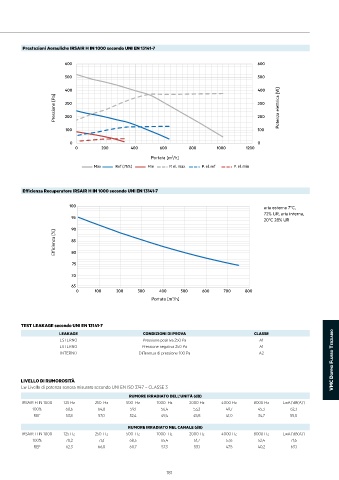

Prestazioni Aerauliche IRSAIR H IN 1000 secondo UNI EN 13141-7

600 600

500 500

400 400
Pressione [Pa] 300 300 Potenza elettrica [W]

200
200
100 100

0 0
0 200 400 600 800 1000 1200
Portata [m /h]
3
Max Ref (75%) Min P. el. max P. el. ref P. el. min

Efficienza Recuperatore IRSAIR H IN 1000 secondo UNI EN 13141-7

100 aria esterna 7°C,
72% UR, aria interna,
95
20°C 28% UR
90
Efficienza [%] 85

80
75

70
65
0 100 200 300 400 500 600 700 800
Portata [m /h]
3

TEST LEAKAGE secondo UNI EN 13141-7
VMC Doppio Flusso Terziario
LEAKAGE CONDIZIONI DI PROVA CLASSE
ESTERNO Pressione positiva 250 Pa A1
ESTERNO Pressione negativa 250 Pa A1
INTERNO Differenza di pressione 100 Pa A2

LIVELLO DI RUMOROSITÀ
Lw Livello di potenza sonora misurato secondo UNI EN ISO 3747 – CLASSE 3
RUMORE IRRADIATO DELL'UNITÀ (dB)
IRSAIR H IN 1000 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz LwA [dB(A)]
100% 60,6 64,8 59,1 56,4 53,2 49,7 45,3 62,3
REF 53,8 57,0 52,4 49,4 45,8 41,0 34,7 55,0

RUMORE IRRADIATO NEL CANALE (dB)
IRSAIR H IN 1000 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz LwA [dB(A)]
100% 70,2 75,1 68,5 65,4 61,7 57,6 52,4 71,6
REF 62,3 66,0 60,7 57,3 53,1 47,5 40,2 63,1

181
