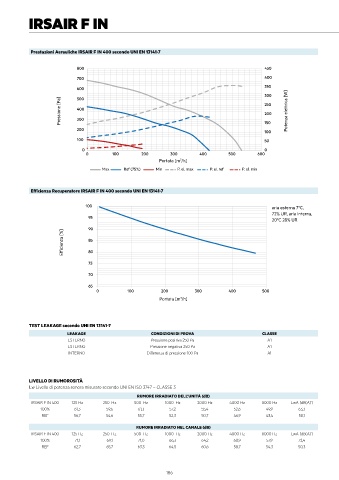

Page 188 - IRSAP - LISTINO VMC 2024 - FIDRA

IRSAIR F IN

Prestazioni Aerauliche IRSAIR F IN 400 secondo UNI EN 13141-7

800 450

700 400
350
600
300
500
Pressione [Pa] 400 250 Potenza elettrica [W]
200
300
200 150
100
100 50
0 0
0 100 200 300 400 500 600
Portata [m /h]
3
Max Ref (75%) Min P. el. max P. el. ref P. el. min

Efficienza Recuperatore IRSAIR F IN 400 secondo UNI EN 13141-7

100 aria esterna 7°C,
72% UR, aria interna,
95
20°C 28% UR
90
Efficienza [%] 85

80
75

70
65
0 100 200 300 400 500
3
Portata [m /h]

TEST LEAKAGE secondo UNI EN 13141-7
LEAKAGE CONDIZIONI DI PROVA CLASSE
ESTERNO Pressione positiva 250 Pa A1
ESTERNO Pressione negativa 250 Pa A1
INTERNO Differenza di pressione 100 Pa A1

LIVELLO DI RUMOROSITÀ
Lw Livello di potenza sonora misurato secondo UNI EN ISO 3747 – CLASSE 3
RUMORE IRRADIATO DELL'UNITÀ (dB)
IRSAIR F IN 400 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz LwA [dB(A)]
100% 61,3 59,6 61,3 57,2 55,4 52,6 49,9 63,3
REF 56,7 54,6 55,7 52,3 50,7 46,9 43,4 58,1

RUMORE IRRADIATO NEL CANALE (dB)
IRSAIR F IN 400 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz LwA [dB(A)]
100% 71,1 69,1 71,0 66,3 64,2 60,9 57,9 72,4
REF 62,7 65,7 63,3 64,5 60,6 58,7 54,3 50,3
