Page 187 - IRSAP - LISTINO VMC 2024 - FIDRA

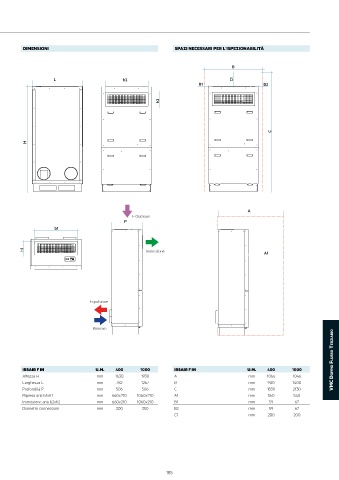

DIMENSIONI SPAZI NECESSARI PER L'ISPEZIONABILITÀ

B

L b2 C1
B1 B2

h2

C

H

A
Estrazione
P
b1

h1 Immissione A1

Espulsione

Rinnovo
VMC Doppio Flusso Terziario

IRSAIR F IN U.M. 400 1000 IRSAIR F IN U.M. 400 1000
Altezza H mm 1630 1930 A mm 1066 1046
Larghezza L mm 782 1267 B mm 900 1400
Profondità P mm 506 506 C mm 1830 2130
Ripresa aria b1xh1 mm 660x210 1060x210 A1 mm 560 540
Immissione aria b2xh2 mm 660x210 1060x210 B1 mm 59 67
Diametro connessioni mm 200 250 B2 mm 59 67
C1 mm 200 200
