P. 181

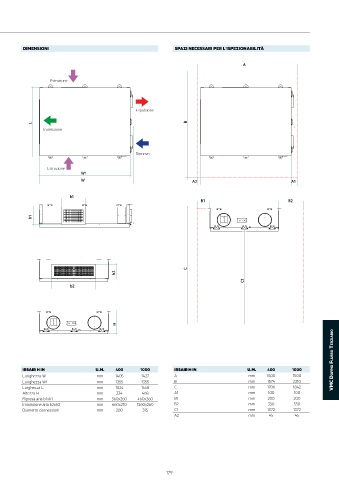

DIMENSIONI SPAZI NECESSARI PER L'ISPEZIONABILITÀ
A
Estrazione
Espulsione
L B
Immissione
Rinnovo
Estrazione
W1
W A2 A1
b1
B1 B2
h1
C
h2
C1
b2
H
VMC Doppio Flusso Terziario
IRSAIR H IN U.M. 400 1000 IRSAIR H IN U.M. 400 1000
Lunghezza W mm 1405 1427 A mm 1500 1500
Lunghezza W1 mm 1355 1355 B mm 1574 2310
Larghezza L mm 1024 1558 C mm 1706 1842
Altezza H mm 334 468 A1 mm 100 100
Ripresa aria b1xh1 mm 360x260 460x360 B1 mm 200 200
Immissione aria b2xh2 mm 660x210 1260x260 B2 mm 350 550
Diametro connessioni mm 200 315 C1 mm 1372 1372
A2 mm 45 45
