EASYCLIMA
CLIMA RV

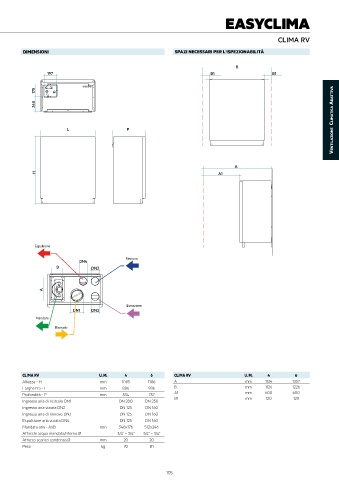

DIMENSIONI SPAZI NECESSARI PER L'ISPEZIONABILITÀ
B
197 B1 B1
197
175
248 175
248 Ventilazione ClimatiCa adattiVa
L P
L P
A
H A1
H
DN4
Espulsione B DN3
Rinnovo
DN4
B DN3
A
A DN1 DN2
Estrazione
DN1 DN2
Mandata
Ricircolo
CLIMA RV U. M. 4 6 CLIMA RV U. M. 4 6
Altezza - H mm 1085 1186 A mm 1134 1357
Larghezza - L mm 886 986 B mm 1126 1226
A1 mm 600 600
Profondità - P mm 534 757
Ingresso aria di ricircolo DN1 DN 200 DN 250 B1 mm 120 120
Ingresso aria viziata DN2 DN 125 DN 160
Ingresso aria di rinnovo DN3 DN 125 DN 160
Espulsione aria viziata DN4 DN 125 DN 160
Mandata aria - AxB mm 346x176 512x246
Attacchi acqua mandata/ritorno Ø 3/4” – 3/4” 3/4” – 3/4”
Attacco scarico condensa Ø mm 20 20
Peso kg 70 81
