EASYCLIMA

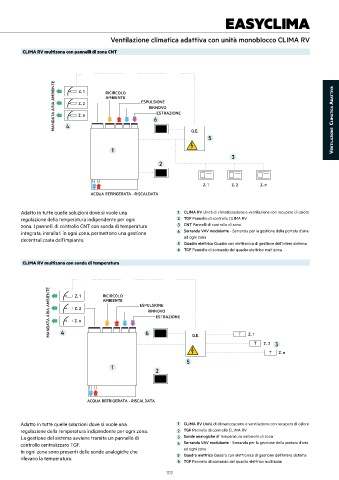

Ventilazione climatica adattiva con unità monoblocco CLIMA RV

CLIMA RV multizona con pannelli di zona CNT

MANDATA ARIA AMBIENTE Z. 1 RICIRCOLO ESPULSIONE Ventilazione ClimatiCa adattiVa

AMBIENTE
Z. 2
RINNOVO
ESTRAZIONE
Z. n
6
4
Q.E.
5
1
3
2

Z. 1 Z. 2 Z. n
ACQUA REFRIGERATA - RISCALDATA

Adatto in tutte quelle soluzioni dove si vuole una 1 CLIMA RV Unità di climatizzazione e ventilazione con recupero di calore
regolazione della temperatura indipendente per ogni 2 TGF Pannello di controllo CLIMA RV
zona. I pannelli di controllo CNT con sonda di temperatura 3 CNT Pannelli di controllo di zona
integrata, installati in ogni zona, permettono una gestione 4 Serranda VAV modulante - Serranda per la gestione della portata d’aria
decentralizzata dell’impianto. ad ogni zona
5 Quadro elettrico Quadro con elettronica di gestione dell’intero sistema
6 TGF Pannello di comando del quadro elettrico multizona

CLIMA RV multizona con sonde di temperatura

MANDATA ARIA AMBIENTE Z. 2 RICIRCOLO ESPULSIONE
Z. 1
AMBIENTE

RINNOVO
ESTRAZIONE
Z. n
4
6
Z. 1
Q.E.
Z. 2 3
Z. n
5
1
2

ACQUA REFRIGERATA - RISCALDATA

Adatto in tutte quelle soluzioni dove si vuole una 1 CLIMA RV Unità di climatizzazione e ventilazione con recupero di calore
regolazione della temperatura indipendente per ogni zona. 2 TGF Pannello di controllo CLIMA RV
La gestione del sistema avviene tramite un pannello di 3 Sonde analogiche di temperatura ambiente di zona
controllo centralizzato TGF. 4 Serranda VAV modulante - Serranda per la gestione della portata d’aria
In ogni zona sono presenti delle sonde analogiche che ad ogni zona
rilevano la temperatura. 5 Quadro elettrico Quadro con elettronica di gestione dell’intero sistema
6 TGF Pannello di comando del quadro elettrico multizona
103
