Page 104 - IRSAP - LISTINO VMC 2024 - FIDRA

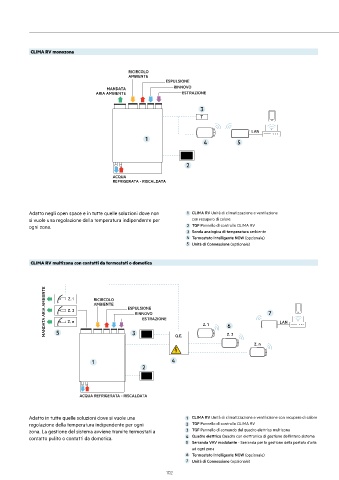

CLIMA RV monozona

RICIRCOLO
AMBIENTE
ESPULSIONE
MANDATA RINNOVO
ARIA AMBIENTE ESTRAZIONE

3

LAN
1
4 5

2

ACQUA
REFRIGERATA - RISCALDATA

Adatto negli open space e in tutte quelle soluzioni dove non 1 CLIMA RV Unità di climatizzazione e ventilazione
si vuole una regolazione della temperatura indipendente per con recupero di calore
ogni zona. 2 TGF Pannello di controllo CLIMA RV
3 Sonda analogica di temperatura ambiente
4 Termostato Intelligente NOW (opzionale)
5 Unità di Connessione (opzionale)

CLIMA RV multizona con contatti da termostati o domotica

MANDATA ARIA AMBIENTE Z. 2 RICIRCOLO ESPULSIONE Z. 1 6 7 LAN
Z. 1
AMBIENTE
RINNOVO
ESTRAZIONE
Z. n
5
3
Z. 2
Q.E.
Z. n

1 4
2

ACQUA REFRIGERATA - RISCALDATA

Adatto in tutte quelle soluzioni dove si vuole una 1 CLIMA RV Unità di climatizzazione e ventilazione con recupero di calore
regolazione della temperatura indipendente per ogni 2 TGF Pannello di controllo CLIMA RV
zona. La gestione del sistema avviene tramite termostati a 3 TGF Pannello di comando del quadro elettrico multizona
contatto pulito o contatti da domotica. 4 Quadro elettrico Quadro con elettronica di gestione dell’intero sistema
5 Serranda VAV modulante - Serranda per la gestione della portata d’aria
ad ogni zona
6 Termostato Intelligente NOW (opzionale)
7 Unità di Connessione (opzionale)

102
