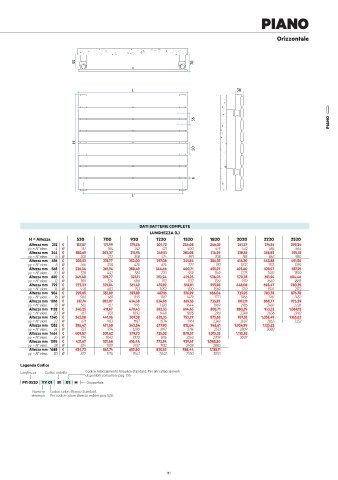

Page 114 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

PIANO

Orizzontale

55 78

L 38

PIANO
56

H
50

6

L'

DATI BATTERIE COMPLETE
LUNGHEZZA (L)
H = Altezza 520 700 920 1220 1520 1820 2020 2220 2520
Altezza mm 232 € 157,87 171,99 179,34 201,72 224,08 246,35 261,37 274,14 299,24
yy = N° elem. 4 W 137 184 242 321 400 479 532 585 664
Altezza mm 344 € 180,69 202,27 215,95 249,51 283,08 316,29 338,55 358,89 395,51
yy = N° elem. 6 W 202 272 358 474 591 708 785 863 980
Altezza mm 456 € 203,52 231,77 252,00 297,08 341,84 386,35 416,30 443,88 491,56
yy = N° elem. 8 W 266 358 470 624 777 931 1033 1135 1289
Altezza mm 568 € 226,34 261,94 288,49 344,66 400,71 455,97 493,60 528,97 587,95
yy = N° elem. 10 W 328 442 581 770 959 1149 1275 1401 1590
Altezza mm 680 € 249,40 291,77 325,11 392,24 459,25 526,03 570,78 613,94 684,46
yy = N° elem. 12 W 389 524 688 912 1137 1361 1511 1660 1885
Altezza mm 792 € 272,22 321,84 361,49 439,92 518,01 595,98 648,08 698,47 780,39
yy = N° elem. 14 W 448 603 793 1052 1310 1569 1741 1914 2172
Altezza mm 904 € 295,05 351,89 397,89 487,16 576,99 666,04 725,93 783,78 876,78
yy = N° elem. 16 W 506 681 895 1187 1479 1771 1966 2161 2452
Altezza mm 1016 € 317,76 382,07 434,38 534,96 635,53 735,87 803,11 868,77 973,29
yy = N° elem. 18 W 562 757 995 1320 1644 1969 2185 2401 2726
Altezza mm 1128 € 340,25 411,67 470,43 582,53 694,63 805,71 880,29 953,52 1.069,12
yy = N° elem. 20 W 617 831 1092 1449 1805 2161 2398 2636 2992
Altezza mm 1240 € 363,08 441,96 507,38 630,33 753,27 875,65 957,35 1.038,49 1.165,63
yy = N° elem. 22 W 671 903 1187 1574 1961 2349 2607 2865 3252
Altezza mm 1352 € 386,47 471,68 543,54 677,90 812,04 945,61 1.034,99 1.123,25
yy = N° elem. 24 W 723 974 1280 1697 2114 2531 2809 3088
Altezza mm 1464 € 409,07 501,62 579,70 725,02 870,57 1.015,33 1.112,52
yy = N° elem. 26 W 774 1042 1370 1816 2263 2709 3007
Altezza mm 1576 € 431,67 531,68 616,44 772,94 929,67 1.085,50
yy = N° elem. 28 W 824 1109 1457 1932 2408 2883
Altezza mm 1688 € 454,72 561,74 652,60 820,52 988,44 1.155,11
yy = N° elem. 30 W 872 1174 1543 2047 2550 3053
Legenda Codice
Larghezza Codice imballo Codice Allacciamento Idraulico standard. Per altri allacciamenti
disponibili consultare pag. 156
PI1 0520 YY 01 IR 01 H Orizzontale
Numero Codice colore Bianco Standard.
elementi Per codice colore diverso vedere pag. 528.
