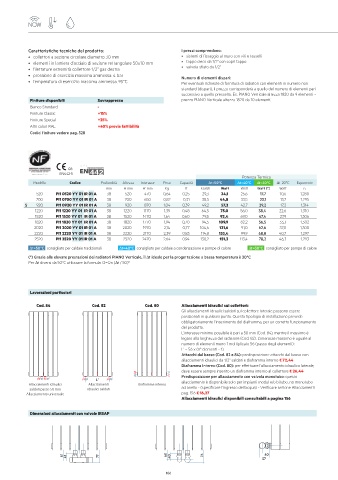

Page 109 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

Caratteristiche tecniche del prodotto: I prezzi comprendono:
• collettori a sezione circolare diametro 30 mm • sistemi di fissaggio al muro con viti e tasselli
• elementi in lamiera d’acciaio di sezione rettangolare 50x10 mm • tappo cieco da 1/2” con copri tappo
• filettature estremità collettore 1/2” gas destra • valvola sfiato da 1/2”
• pressione di esercizio massima ammessa: 4 bar Numero di elementi dispari:
• temperatura di esercizio massima ammessa: 95°C Per eventuali richieste di fornitura di radiatori con elementi in numero non
standard (dispari), il prezzo corrisponderà a quello del numero di elementi pari
successivo a quello prescelto. Es. PIANO Verticale altezza 1820 da 9 elementi =
Finiture disponibili Sovrapprezzo prezzo PIANO Verticale altezza 1820 da 10 elementi.
Bianco Standard -
Finiture Classic +15%
Finiture Special +25%
Altri colori RAL +40% previa fattibilità
Codici finiture vedere pag. 528

08
EN442-1
Potenza Termica
Modello Codice Profondità Altezza Interasse Peso Capacità ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esponente
mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
520 PI1 0520 YY 01 IR 01 A 38 520 470 0,64 0,25 29,3 34,1 25,6 17,7 10,6 1,280
700 PI1 0700 YY 01 IR 01 A 38 700 650 0,82 0,31 38,5 44,8 33,5 23,1 13,7 1,295
S 920 PI1 0920 YY 01 IR 01 A 38 920 870 1,04 0,39 49,2 57,2 42,7 29,2 17,2 1,314
1220 PI1 1220 YY 01 IR 01 A 38 1220 1170 1,39 0,48 64,5 75,0 56,0 38,4 22,6 1,310
1520 PI1 1520 YY 01 IR 01 A 38 1520 1470 1,64 0,60 79,5 92,4 69,0 47,4 27,9 1,306
1820 PI1 1820 YY 01 IR 01 A 38 1820 1770 1,94 0,70 94,5 109,9 82,2 56,5 33,3 1,302
2020 PI1 2020 YY 01 IR 01 A 38 2020 1970 2,14 0,77 104,6 121,6 91,0 62,6 37,0 1,300
2220 PI1 2220 YY 01 IR 01 A 38 2220 2170 2,39 0,83 114,8 133,4 99,9 68,8 40,7 1,297
2520 PI1 2520 YY 01 IR 01 A 38 2520 2470 2,64 0,94 130,2 151,3 113,4 78,2 46,3 1,293
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori PIANO Verticale, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n

Lavorazioni particolari

Cod. 84 Cod. 82 Cod. 80 Allacciamenti idraulici sui collettori:
Gli allacciamenti idraulici saldati sul collettore laterale possono essere
posizionati in qualsiasi punto. Questa tipologia di installazione prevede
obbligatoriamente l’inserimento del diaframma, per un corretto funzionamento
del prodotto.
L’interasse minimo possibile è pari a 50 mm (Cod. 84), mentre il massimo è
legato alla larghezza del radiatore (Cod. 82). L’interasse massimo è uguale al
numero di elementi meno 1 moltiplicato 56 (passo degli elementi):
L’ = 56 x (n° elementi - 1).
Attacchi dal basso (Cod. 82 e 84): predisposizione attacchi dal basso con
allacciamenti idraulici da 1/2” saldati e diaframma interno € 72,44
Diaframma Interno (Cod. 80): per effettuare l’allacciamento idraulico laterale,
deve essere sempre inserito un diaframma interno al collettore € 26,44
Predisposizione per allacciamento con valvola monotubo: questo
L’
Allacciamenti idraulici Allacciamenti Diaframma interno allacciamento è disponibile solo per impianti modul e/o bitubo, no monotubo
saldati passo 50 mm idraulici saldati ad anello - (specificare l’ingresso dell’acqua) - Verificare sezione Allacciamenti
Allacciamento universale pag. 156 € 16,27
Allacciamenti idraulici disponibili consultabili a pagina 156

Dimensioni allacciamenti con valvole IRSAP

61 41 77 60 40 76 57 40

106 107
