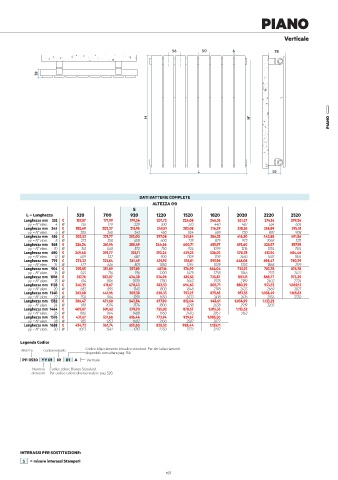

Page 110 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

PIANO

Verticale

56 50 6 78

38

PIANO
H H'

L 55

DATI BATTERIE COMPLETE
ALTEZZA (H)
S
L = Lunghezza 520 700 920 1220 1520 1820 2020 2220 2520
Lunghezza mm 232 € 157,87 171,99 179,34 201,72 224,08 246,35 261,37 274,14 299,24
yy = N° elem. 4 W 136 179 229 300 370 440 487 534 605
Lunghezza mm 344 € 180,69 202,27 215,95 249,51 283,08 316,29 338,55 358,89 395,51
yy = N° elem. 6 W 205 268 343 450 554 659 730 801 908
Lunghezza mm 456 € 203,52 231,77 252,00 297,08 341,84 386,35 416,30 443,88 491,56
yy = N° elem. 8 W 273 358 458 600 739 879 973 1068 1211
Lunghezza mm 568 € 226,34 261,94 288,49 344,66 400,71 455,97 493,60 528,97 587,95
yy = N° elem. 10 W 341 448 572 750 924 1099 1216 1334 1514
Lunghezza mm 680 € 249,40 291,77 325,11 392,24 459,25 526,03 570,78 613,94 684,46
yy = N° elem. 12 W 409 537 687 900 1109 1319 1460 1601 1816
Lunghezza mm 792 € 272,22 321,84 361,49 439,92 518,01 595,98 648,08 698,47 780,39
yy = N° elem. 14 W 477 626 801 1050 1294 1539 1703 1868 2119
Lunghezza mm 904 € 295,05 351,89 397,89 487,16 576,99 666,04 725,93 783,78 876,78
yy = N° elem. 16 W 545 716 916 1200 1479 1758 1946 2135 2422
Lunghezza mm 1016 € 317,76 382,07 434,38 534,96 635,53 735,87 803,11 868,77 973,29
yy = N° elem. 18 W 614 806 1030 1350 1663 1978 2189 2402 2724
Lunghezza mm 1128 € 340,25 411,67 470,43 582,53 694,63 805,71 880,29 953,52 1.069,12
yy = N° elem. 20 W 682 895 1145 1500 1848 2198 2433 2669 3027
Lunghezza mm 1240 € 363,08 441,96 507,38 630,33 753,27 875,65 957,35 1.038,49 1.165,63
yy = N° elem. 22 W 750 984 1259 1650 2033 2418 2676 2936 3330
Lunghezza mm 1352 € 386,47 471,68 543,54 677,90 812,04 945,61 1.034,99 1.123,25
yy = N° elem. 24 W 818 1074 1374 1800 2218 2638 2919 3203
Lunghezza mm 1464 € 409,07 501,62 579,70 725,02 870,57 1.015,33 1.112,52
yy = N° elem. 26 W 886 1164 1488 1950 2403 2857 3162
Lunghezza mm 1576 € 431,67 531,68 616,44 772,94 929,67 1.085,50
yy = N° elem. 28 W 955 1253 1602 2100 2587 3077
Lunghezza mm 1688 € 454,72 561,74 652,60 820,52 988,44 1.155,11
yy = N° elem. 30 W 1023 1342 1717 2250 2772 3297
Legenda Codice
Altezza Codice imballo Codice Allacciamento Idraulico standard. Per altri allacciamenti
disponibili consultare pag. 156
PI1 0520 YY 01 IR 01 A Verticale
Numero Codice colore Bianco Standard.
elementi Per codice colore diverso vedere pag. 528.

INTERASSI PER SOSTITUZIONE:
S = misure interassi Stampati
