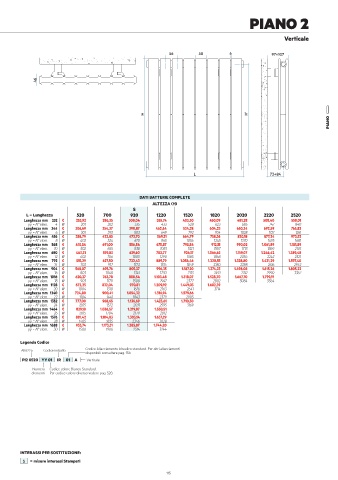

Page 118 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

PIANO 2

Verticale

56 50 6 97÷107

46

H H'
PIANO

L 73÷84

DATI BATTERIE COMPLETE
ALTEZZA (H)
S
L = Lunghezza 520 700 920 1220 1520 1820 2020 2220 2520
Lunghezza mm 232 € 253,92 286,35 308,04 355,74 403,30 450,09 481,28 508,40 558,01
yy = N° elem. 4 W 201 262 335 433 528 623 685 747 840
Lunghezza mm 344 € 306,69 354,37 390,87 462,64 534,28 604,23 650,34 692,59 765,82
yy = N° elem. 6 W 301 393 503 649 792 934 1028 1121 1261
Lunghezza mm 456 € 358,79 422,85 473,70 569,31 664,79 758,36 820,18 877,24 973,52
yy = N° elem. 8 W 402 524 670 865 1056 1245 1370 1495 1681
Lunghezza mm 568 € 410,54 491,00 556,54 675,87 795,54 912,15 990,02 1.061,89 1.181,89
yy = N° elem. 10 W 502 655 838 1081 1321 1557 1713 1869 2101
Lunghezza mm 680 € 463,31 559,03 639,60 782,77 926,17 1.066,63 1.159,07 1.246,42 1.389,48
yy = N° elem. 12 W 602 786 1005 1298 1585 1868 2056 2242 2521
Lunghezza mm 792 € 515,29 627,50 722,43 889,79 1.056,46 1.220,55 1.328,80 1.431,29 1.597,40
yy = N° elem. 14 W 703 917 1173 1514 1849 2180 2398 2616 2942
Lunghezza mm 904 € 568,07 695,76 805,37 996,35 1.187,20 1.374,23 1.498,08 1.615,26 1.805,22
yy = N° elem. 16 W 803 1048 1341 1730 2113 2491 2741 2990 3362
Lunghezza mm 1016 € 620,27 763,78 888,54 1.103,48 1.318,07 1.528,70 1.667,70 1.799,91
yy = N° elem. 18 W 903 1179 1508 1947 2377 2802 3084 3364
Lunghezza mm 1128 € 672,25 832,04 970,81 1.209,92 1.449,03 1.682,39
yy = N° elem. 20 W 1004 1310 1676 2163 2641 3114
Lunghezza mm 1240 € 724,80 900,41 1.054,32 1.316,94 1.579,66
yy = N° elem. 22 W 1104 1441 1843 2379 2905
Lunghezza mm 1352 € 777,00 968,65 1.136,69 1.423,61 1.710,30
yy = N° elem. 24 W 1205 1572 2011 2595 3169
Lunghezza mm 1464 € 829,10 1.036,57 1.219,87 1.530,51
yy = N° elem. 26 W 1305 1704 2179 2812
Lunghezza mm 1576 € 881,42 1.104,83 1.303,14 1.637,29
yy = N° elem. 28 W 1405 1835 2346 3028
Lunghezza mm 1688 € 933,74 1.173,31 1.385,87 1.744,20
yy = N° elem. 30 W 1506 1966 2514 3244
Legenda Codice
Altezza Codice imballo Codice Allacciamento Idraulico standard. Per altri allacciamenti
disponibili consultare pag. 156
PI2 0520 YY 01 IR 01 A Verticale
Numero Codice colore Bianco Standard.
elementi Per codice colore diverso vedere pag. 528.

INTERASSI PER SOSTITUZIONE:
S = misure interassi Stampati
