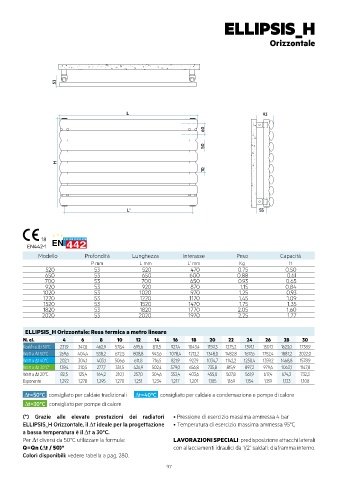

ELLIPSIS_H

Orizzontale

53

L 93

60
50

H
10

L' 55

18
EN442-1
Modello Profondità Lunghezza Interasse Peso Capacità
P mm L mm L’ mm Kg lt
520 53 520 470 0,75 0,50
650 53 650 600 0,88 0,61
700 53 700 650 0,93 0,65
920 53 920 870 1,15 0,84
1020 53 1020 970 1,25 0,93
1220 53 1220 1170 1,45 1,09
1520 53 1520 1470 1,75 1,35
1820 53 1820 1770 2,05 1,60
2020 53 2020 1970 2,25 1,77
ELLIPSIS_H Orizzontale: Resa termica a metro lineare
N. el. 4 6 8 10 12 14 16 18 20 22 24 26 28 30
Kcal/h a ∆t 50°C 231,9 347,8 462,9 578,4 695,6 811,5 927,4 1043,4 1159,3 1275,2 1391,1 1507,1 1623,0 1738,9
Watt a ∆t 50°C 269,6 404,4 538,2 672,5 808,8 943,6 1078,4 1213,2 1348,0 1482,8 1617,6 1752,4 1887,2 2022,0
Watt a ∆t 40°C 202,1 304,1 403,1 506,6 611,8 716,5 821,9 927,9 1034,7 1142,2 1250,4 1359,2 1468,8 1578,9
Watt a ∆t 30°C* 139,4 210,5 277,7 351,5 426,9 502,4 579,0 656,8 735,8 815,9 897,2 979,6 1063,1 1147,8
Watt a ∆t 20°C 82,5 125,4 164,2 210,1 257,0 304,6 353,4 403,6 455,0 507,8 561,9 617,4 674,2 732,3
Esponente 1,292 1,278 1,295 1,270 1,251 1,234 1,217 1,201 1,185 1,169 1,154 1,139 1,123 1,108
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori • Pressione di esercizio massima ammessa 4 bar
ELLIPSIS_H Orizzontale, il ∆t ideale per la progettazione • Temperatura di esercizio massima ammessa 95°C
a bassa temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi laterali
Q=Qn (∆t / 50) n con allacciamenti idraulici da 1/2” saldati; diaframma interno.
Colori disponibili: vedere tabella a pag. 280.
