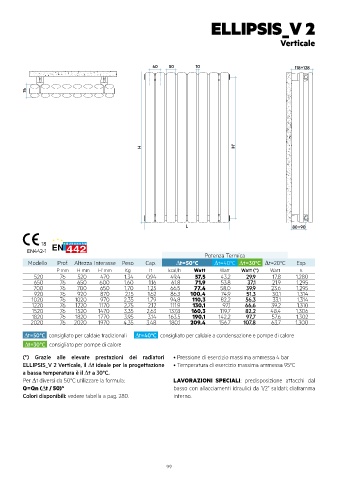

ELLIPSIS_V 2
Verticale
60 50 10 118÷128
76
H H'
L 80÷90
18
EN442-1
Potenza Termica
Modello Prof. Altezza Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
520 76 520 470 1,34 0,94 49,4 57,5 43,2 29,9 17,8 1,280
650 76 650 600 1,60 1,16 61,8 71,9 53,8 37,1 21,9 1,295
700 76 700 650 1,70 1,25 66,5 77,4 58,0 39,9 23,6 1,295
920 76 920 870 2,15 1,62 86,3 100,4 74,9 51,3 30,1 1,314
1020 76 1020 970 2,35 1,79 94,8 110,3 82,2 56,3 33,1 1,314
1220 76 1220 1170 2,75 2,12 111,9 130,1 97,1 66,6 39,2 1,310
1520 76 1520 1470 3,35 2,63 137,8 160,3 119,7 82,2 48,4 1,306
1820 76 1820 1770 3,95 3,14 163,5 190,1 142,2 97,7 57,6 1,302
2020 76 2020 1970 4,35 3,48 180,1 209,4 156,7 107,8 63,7 1,300
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori • Pressione di esercizio massima ammessa 4 bar
ELLIPSIS_V 2 Verticale, il ∆t ideale per la progettazione • Temperatura di esercizio massima ammessa 95°C
a bassa temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi dal
Q=Qn (∆t / 50) n basso con allacciamenti idraulici da 1/2” saldati; diaframma
Colori disponibili: vedere tabella a pag. 280. interno.
