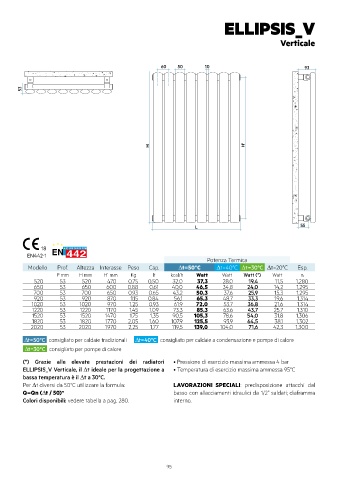

ELLIPSIS_V
Verticale
60 50 10 93
53
H H'
L 55
18
EN442-1
Potenza Termica
Modello Prof. Altezza Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
520 53 520 470 0,75 0,50 32,0 37,3 28,0 19,4 11,5 1,280
650 53 650 600 0,88 0,61 40,0 46,5 34,8 24,0 14,2 1,295
700 53 700 650 0,93 0,65 43,2 50,3 37,6 25,9 15,3 1,295
920 53 920 870 1,15 0,84 56,1 65,3 48,7 33,3 19,6 1,314
1020 53 1020 970 1,25 0,93 61,9 72,0 53,7 36,8 21,6 1,314
1220 53 1220 1170 1,45 1,09 73,3 85,3 63,6 43,7 25,7 1,310
1520 53 1520 1470 1,75 1,35 90,5 105,3 78,6 54,0 31,8 1,306
1820 53 1820 1770 2,05 1,60 107,9 125,5 93,9 64,5 38,1 1,302
2020 53 2020 1970 2,25 1,77 119,5 139,0 104,0 71,6 42,3 1,300
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori • Pressione di esercizio massima ammessa 4 bar
ELLIPSIS_V Verticale, il ∆t ideale per la progettazione a • Temperatura di esercizio massima ammessa 95°C
bassa temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi dal
Q=Qn (∆t / 50) n basso con allacciamenti idraulici da 1/2” saldati; diaframma
Colori disponibili: vedere tabella a pag. 280. interno.
