P. 93

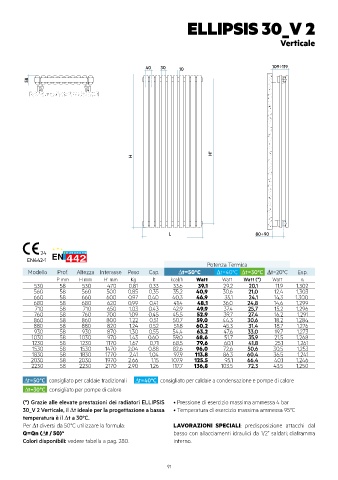

ELLIPSIS 30_V 2
Verticale
40 30 10 109÷119
58
H'
H
L 80÷90
24
EN442-1
Potenza Termica
Modello Prof. Altezza Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
530 58 530 470 0,81 0,33 33,6 39,1 29,2 20,1 11,9 1,302
560 58 560 500 0,85 0,35 35,2 40,9 30,6 21,0 12,4 1,303
660 58 660 600 0,97 0,40 40,3 46,9 35,1 24,1 14,3 1,300
680 58 680 620 0,99 0,41 41,4 48,1 36,0 24,8 14,6 1,299
710 58 710 650 1,03 0,43 42,9 49,9 37,4 25,7 15,2 1,296
760 58 760 700 1,09 0,45 45,5 52,9 39,7 27,4 16,2 1,291
860 58 860 800 1,22 0,51 50,7 59,0 44,3 30,6 18,2 1,284
880 58 880 820 1,24 0,52 51,8 60,2 45,3 31,4 18,7 1,276
930 58 930 870 1,30 0,55 54,4 63,2 47,6 33,0 19,7 1,273
1030 58 1030 970 1,43 0,60 59,0 68,6 51,7 35,9 21,5 1,268
1230 58 1230 1170 1,67 0,71 68,5 79,6 60,1 41,8 25,1 1,261
1530 58 1530 1470 2,04 0,88 82,6 96,0 72,6 50,6 30,5 1,253
1830 58 1830 1770 2,41 1,04 97,9 113,8 86,3 60,4 36,5 1,241
2030 58 2030 1970 2,66 1,15 107,9 125,5 95,1 66,4 40,1 1,246
2230 58 2230 2170 2,90 1,26 117,7 136,8 103,5 72,3 43,5 1,250
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ELLIPSIS • Pressione di esercizio massima ammessa 4 bar
30_V 2 Verticale, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi dal
Q=Qn (∆t / 50) n basso con allacciamenti idraulici da 1/2” saldati; diaframma
Colori disponibili: vedere tabella a pag. 280. interno.
