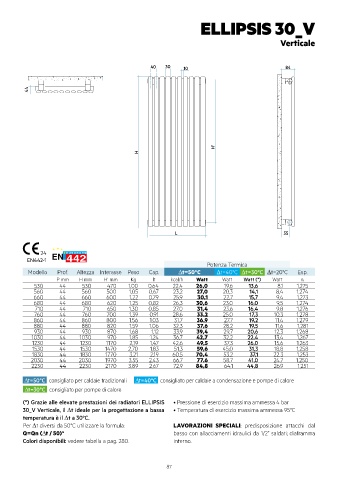

ELLIPSIS 30_V
Verticale
40 30 10 84
44
H'
H
L 55
24
EN442-1
Potenza Termica
Modello Prof. Altezza Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
530 44 530 470 1,00 0,64 22,4 26,0 19,6 13,6 8,1 1,275
560 44 560 500 1,05 0,67 23,2 27,0 20,3 14,1 8,4 1,274
660 44 660 600 1,22 0,79 25,9 30,1 22,7 15,7 9,4 1,273
680 44 680 620 1,25 0,82 26,3 30,6 23,0 16,0 9,5 1,274
710 44 710 650 1,30 0,85 27,0 31,4 23,6 16,4 9,8 1,276
760 44 760 700 1,39 0,91 28,6 33,2 25,0 17,3 10,3 1,278
860 44 860 800 1,56 1,03 31,7 36,9 27,7 19,2 11,4 1,279
880 44 880 820 1,59 1,06 32,3 37,6 28,2 19,5 11,6 1,281
930 44 930 870 1,68 1,12 33,9 39,4 29,7 20,6 12,3 1,268
1030 44 1030 970 1,85 1,24 36,7 42,7 32,2 22,4 13,4 1,267
1230 44 1230 1170 2,19 1,47 42,6 49,5 37,3 26,0 15,6 1,263
1530 44 1530 1470 2,70 1,83 51,3 59,6 45,0 31,3 18,8 1,258
1830 44 1830 1770 3,21 2,19 60,5 70,4 53,2 37,1 22,3 1,253
2030 44 2030 1970 3,55 2,43 66,7 77,6 58,7 41,0 24,7 1,250
2230 44 2230 2170 3,89 2,67 72,9 84,8 64,1 44,8 26,9 1,251
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ELLIPSIS • Pressione di esercizio massima ammessa 4 bar
30_V Verticale, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi dal
Q=Qn (∆t / 50) n basso con allacciamenti idraulici da 1/2” saldati; diaframma
Colori disponibili: vedere tabella a pag. 280. interno.
