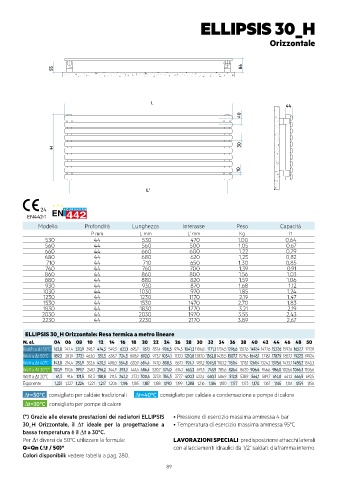

ELLIPSIS 30_H

Orizzontale

55 84

L
44
40

30
H

10

L'

24
EN442-1
Modello Profondità Lunghezza Interasse Peso Capacità
P mm L mm L’ mm Kg lt
530 44 530 470 1,00 0,64
560 44 560 500 1,05 0,67
660 44 660 600 1,22 0,79
680 44 680 620 1,25 0,82
710 44 710 650 1,30 0,85
760 44 760 700 1,39 0,91
860 44 860 800 1,56 1,03
880 44 880 820 1,59 1,06
930 44 930 870 1,68 1,12
1030 44 1030 970 1,85 1,24
1230 44 1230 1170 2,19 1,47
1530 44 1530 1470 2,70 1,83
1830 44 1830 1770 3,21 2,19
2030 44 2030 1970 3,55 2,43
2230 44 2230 2170 3,89 2,67
ELLIPSIS 30_H Orizzontale: Resa termica a metro lineare
N. el. 04 06 08 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50
Kcal/h a ∆t 50°C 162,8 242,4 320,9 398,2 474,3 549,3 623,1 695,7 767,1 837,4 906,5 974,5 1041,31106,8 1171,31234,5 1296,6 1357,6 1417,4 1477,6 1537,6 1597,6 1657,7 1717,8
Watt a ∆t 50°C 189,3 281,9 373,1 463,0 551,5 638,7 724,5 808,9 892,0 973,7 1054,1 1133,1 1210,81287,0 1362,01435,5 1507,7 1578,6 1648,1 1718,1 1787,9 1857,7 1927,5 1997,4
Watt a ∆t 40°C 143,8 214,4 283,9 352,6 420,3 488,0 554,8 620,9 684,4 747,0 808,3 867,1 924,7 981,2 1045,8 1103,2 1159,4 1215,1 1269,4 1324,2 1378,6 1433,71488,2 1543,3
Watt a ∆t 30°C* 100,9 150,6 199,7 248,1 296,2 344,9 393,3 441,6 486,4 530,7 574,0 614,1 653,2 691,5 743,9 785,6 826,4 867,0 906,6 946,6 986,0 1026,61066,3 1106,6
Watt a ∆t 20°C 61,3 91,6 121,5 151,3 180,8 211,5 242,2 273,1 300,6 327,8 354,3 377,7 400,3 422,4 460,3 486,9 512,8 538,9 564,1 589,7 614,8 641,2 666,5 692,5
Esponente 1,231 1,227 1,224 1,221 1,217 1,206 1,196 1,185 1,187 1,188 1,190 1,199 1,208 1,216 1,184 1,180 1,177 1,173 1,170 1,167 1,165 1,161 1,159 1,156
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ELLIPSIS • Pressione di esercizio massima ammessa 4 bar
30_H Orizzontale, il ∆t ideale per la progettazione a • Temperatura di esercizio massima ammessa 95°C
bassa temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi laterali
Q=Qn (∆t / 50) n con allacciamenti idraulici da 1/2” saldati; diaframma interno.
Colori disponibili: vedere tabella a pag. 280.
