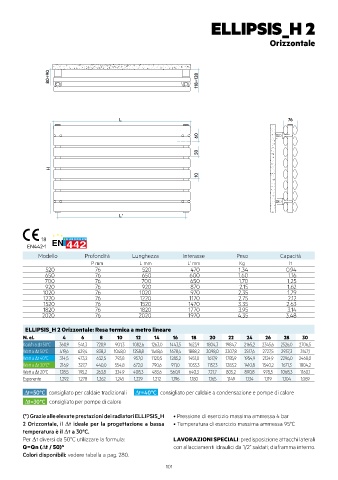

ELLIPSIS_H 2

Orizzontale

80÷90 118÷128

L 76

60
50

H
10

L'

18
EN442-1
Modello Profondità Lunghezza Interasse Peso Capacità
P mm L mm L’ mm Kg lt
520 76 520 470 1,34 0,94
650 76 650 600 1,60 1,16
700 76 700 650 1,70 1,25
920 76 920 870 2,15 1,62
1020 76 1020 970 2,35 1,79
1220 76 1220 1170 2,75 2,12
1520 76 1520 1470 3,35 2,63
1820 76 1820 1770 3,95 3,14
2020 76 2020 1970 4,35 3,48
ELLIPSIS_H 2 Orizzontale: Resa termica a metro lineare
N. el. 4 6 8 10 12 14 16 18 20 22 24 26 28 30
Kcal/h a ∆t 50°C 360,9 541,3 720,9 901,3 1082,6 1263,0 1443,5 1623,9 1804,3 1984,7 2165,2 2345,6 2526,0 2706,5
Watt a ∆t 50°C 419,6 629,4 838,2 1048,0 1258,8 1468,6 1678,4 1888,2 2098,0 2307,8 2517,6 2727,5 2937,3 3147,1
Watt a ∆t 40°C 314,5 473,2 632,5 793,8 957,0 1120,5 1285,2 1451,0 1617,9 1785,9 1954,9 2124,9 2296,0 2468,0
Watt a ∆t 30°C* 216,9 327,7 440,0 554,8 672,0 790,6 911,0 1033,3 1157,3 1283,2 1410,8 1540,2 1671,3 1804,2
Watt a ∆t 20°C 128,5 195,2 263,8 334,9 408,3 483,6 560,9 640,3 721,7 805,2 890,8 978,5 1068,3 1160,1
Esponente 1,292 1,278 1,262 1,245 1,229 1,212 1,196 1,180 1,165 1,149 1,134 1,119 1,104 1,089
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ELLIPSIS_H • Pressione di esercizio massima ammessa 4 bar
2 Orizzontale, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi laterali
Q=Qn (∆t / 50) n con allacciamenti idraulici da 1/2” saldati; diaframma interno.
Colori disponibili: vedere tabella a pag. 280.
