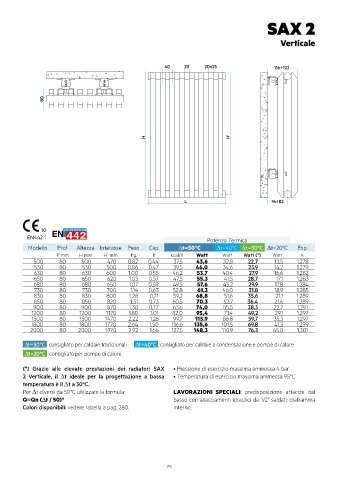

SAX 2
Verticale
40 20 20x25 116÷122
80
H H'
L 76÷82
10
EN442-1 Potenza Termica
Modello Prof. Altezza Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
500 80 500 470 0,82 0,44 37,5 43,6 32,8 22,7 13,5 1,278
530 80 530 500 0,86 0,47 39,5 46,0 34,6 23,9 14,2 1,279
630 80 630 600 1,00 0,55 46,2 53,7 40,4 27,9 16,6 1,282
650 80 650 620 1,03 0,57 47,5 55,3 41,5 28,7 17,1 1,283
680 80 680 650 1,07 0,59 49,5 57,6 43,2 29,9 17,8 1,284
730 80 730 700 1,14 0,63 52,8 61,3 46,0 31,8 18,9 1,285
830 80 830 800 1,28 0,71 59,2 68,8 51,6 35,6 21,1 1,289
850 80 850 820 1,31 0,73 60,5 70,3 52,7 36,4 21,6 1,289
900 80 900 870 1,38 0,77 63,6 74,0 55,5 38,3 22,7 1,291
1200 80 1200 1170 1,80 1,01 82,0 95,4 71,4 49,2 29,1 1,297
1500 80 1500 1470 2,22 1,26 99,7 115,9 86,8 59,7 35,3 1,297
1800 80 1800 1770 2,64 1,50 116,6 135,6 101,5 69,8 41,3 1,299
2000 80 2000 1970 2,92 1,66 127,5 148,3 110,9 76,3 45,0 1,301
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori SAX • Pressione di esercizio massima ammessa 4 bar
2 Verticale, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi dal
Q=Qn (∆t / 50) n basso con allacciamenti idraulici da 1/2” saldati; diaframma
Colori disponibili: vedere tabella a pag. 280. interno.
