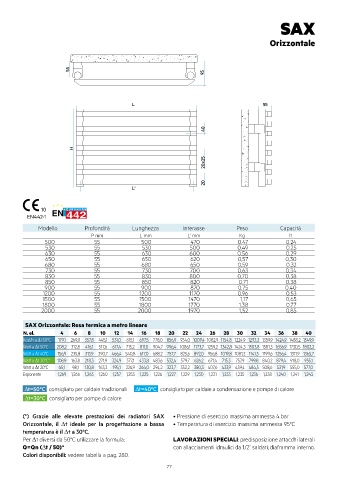

Page 79 - IRSAP - CATAOGO 2024 - FIDRA

SAX

Orizzontale

55
95

L 55

40

H
20x25

20
L'

10
EN442-1
Modello Profondità Lunghezza Interasse Peso Capacità
P mm L mm L’ mm Kg lt
500 55 500 470 0,47 0,24
530 55 530 500 0,49 0,25
630 55 630 600 0,56 0,29
650 55 650 620 0,57 0,30
680 55 680 650 0,59 0,32
730 55 730 700 0,63 0,34
830 55 830 800 0,70 0,38
850 55 850 820 0,71 0,38
900 55 900 870 0,75 0,40
1200 55 1200 1170 0,96 0,53
1500 55 1500 1470 1,17 0,65
1800 55 1800 1770 1,38 0,77
2000 55 2000 1970 1,52 0,85
SAX Orizzontale: Resa termica a metro lineare
N. el. 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40
Kcal/h a ∆t 50°C 179,1 269,0 357,8 445,1 531,0 615,1 697,5 778,0 856,9 934,0 1009,4 1082,9 1154,8 1224,9 1293,3 1359,9 1424,9 1488,2 1549,9
Watt a ∆t 50°C 208,2 312,8 416,1 517,6 617,4 715,2 811,0 904,7 996,4 1086,1 1173,7 1259,2 1342,8 1424,3 1503,8 1581,3 1656,9 1730,5 1802,2
Watt a ∆t 40°C 156,9 235,8 313,9 390,7 466,4 540,8 617,0 688,2 757,7 825,6 892,0 956,8 1019,8 1081,2 1141,3 1199,6 1256,4 1311,9 1365,7
Watt a ∆t 30°C* 108,9 163,8 218,3 271,9 324,9 377,1 433,8 483,6 532,4 579,7 626,2 671,4 715,3 757,9 799,8 840,2 879,4 918,0 955,1
Watt a ∆t 20°C 65,1 98,1 130,8 163,2 195,1 226,9 264,0 294,2 323,7 352,2 380,3 407,6 433,9 459,4 484,5 508,6 531,9 555,0 577,0
Esponente 1,269 1,266 1,263 1,260 1,257 1,253 1,225 1,226 1,227 1,229 1,230 1,231 1,233 1,235 1,236 1,238 1,240 1,241 1,243
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore

(*) Grazie alle elevate prestazioni dei radiatori SAX • Pressione di esercizio massima ammessa 4 bar
Orizzontale, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi laterali
Q=Qn (∆t / 50) n con allacciamenti idraulici da 1/2” saldati; diaframma interno.
Colori disponibili: vedere tabella a pag. 280.
