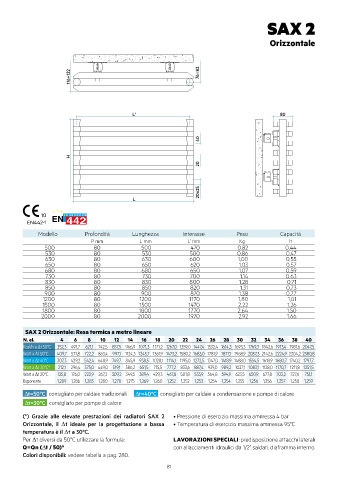

SAX 2

Orizzontale

116÷122 76÷82

L' 80

40

H
20

20x25
L

10
EN442-1
Modello Profondità Lunghezza Interasse Peso Capacità
P mm L mm L’ mm Kg lt
500 80 500 470 0,82 0,44
530 80 530 500 0,86 0,47
630 80 630 600 1,00 0,55
650 80 650 620 1,03 0,57
680 80 680 650 1,07 0,59
730 80 730 700 1,14 0,63
830 80 830 800 1,28 0,71
850 80 850 820 1,31 0,73
900 80 900 870 1,38 0,77
1200 80 1200 1170 1,80 1,01
1500 80 1500 1470 2,22 1,26
1800 80 1800 1770 2,64 1,50
2000 80 2000 1970 2,92 1,66
SAX 2 Orizzontale: Resa termica a metro lineare
N. el. 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40
Kcal/h a ∆t 50°C 352,3 491,7 621,1 742,5 857,5 966,9 1071,3 1171,2 1267,0 1359,0 1447,4 1532,4 1614,3 1693,3 1769,3 1842,6 1913,4 1981,6 2047,5
Watt a ∆t 50°C 409,7 571,8 722,2 863,4 997,1 1124,3 1245,7 1361,9 1473,2 1580,2 1683,0 1781,9 1877,1 1968,9 2057,3 2142,6 2224,9 2304,2 2380,8
Watt a ∆t 40°C 307,3 429,2 542,4 648,9 749,7 845,9 938,5 1028,1 1114,1 1195,0 1272,5 1347,0 1418,9 1488,0 1554,5 1618,9 1680,7 1740,2 1797,7
Watt a ∆t 30°C* 212,1 296,4 375,0 449,0 519,1 586,2 651,5 715,5 777,2 833,6 887,4 939,0 989,2 1037,1 1083,1 1128,0 1170,7 1211,8 1251,5
Watt a ∆t 20°C 125,8 176,0 222,9 267,2 309,2 349,5 389,4 429,3 467,8 501,8 533,9 564,8 594,9 623,5 650,9 677,8 703,2 727,6 751,1
Esponente 1,289 1,286 1,283 1,280 1,278 1,275 1,269 1,260 1,252 1,252 1,253 1,254 1,254 1,255 1,256 1,256 1,257 1,258 1,259
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori SAX 2 • Pressione di esercizio massima ammessa 4 bar
Orizzontale, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi laterali
Q=Qn (∆t / 50) n con allacciamenti idraulici da 1/2” saldati; diaframma interno.
Colori disponibili: vedere tabella a pag. 280.
