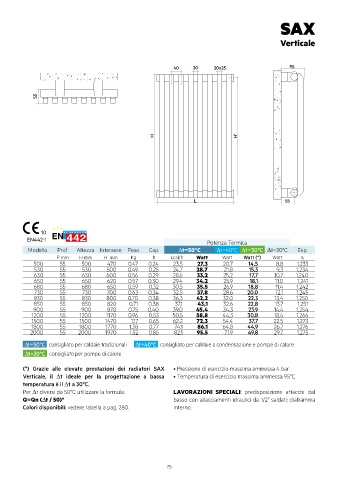

SAX

Verticale

40 20 20x25 95

55

H H'

L 55

10
EN442-1
Potenza Termica
Modello Prof. Altezza Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
500 55 500 470 0,47 0,24 23,5 27,3 20,7 14,5 8,8 1,233
530 55 530 500 0,49 0,25 24,7 28,7 21,8 15,3 9,3 1,234
630 55 630 600 0,56 0,29 28,6 33,2 25,2 17,7 10,7 1,240
650 55 650 620 0,57 0,30 29,4 34,2 25,9 18,1 11,0 1,241
680 55 680 650 0,59 0,32 30,5 35,5 26,9 18,8 11,4 1,242
730 55 730 700 0,63 0,34 32,5 37,8 28,6 20,0 12,1 1,245
830 55 830 800 0,70 0,38 36,3 42,2 32,0 22,3 13,4 1,250
850 55 850 820 0,71 0,38 37,1 43,1 32,6 22,8 13,7 1,251
900 55 900 870 0,75 0,40 39,0 45,4 34,3 23,9 14,4 1,254
1200 55 1200 1170 0,96 0,53 50,5 58,8 44,3 30,8 18,4 1,266
1500 55 1500 1470 1,17 0,65 62,2 72,3 54,4 37,7 22,5 1,273
1800 55 1800 1770 1,38 0,77 74,1 86,1 64,8 44,9 26,7 1,276
2000 55 2000 1970 1,52 0,85 82,1 95,5 71,9 49,8 29,7 1,275
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori SAX • Pressione di esercizio massima ammessa 4 bar
Verticale, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi dal
Q=Qn (∆t / 50) n basso con allacciamenti idraulici da 1/2” saldati; diaframma
Colori disponibili: vedere tabella a pag. 280. interno.
