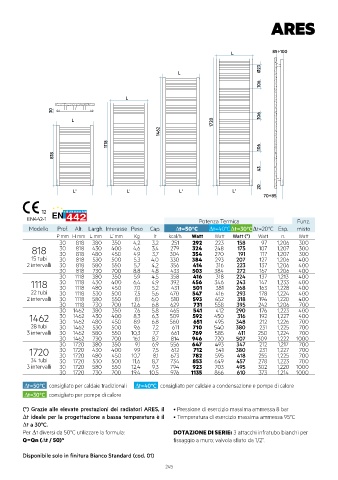

P. 247
ARES
L 85÷100
Ø23
L
106
L
30
L 1720 106
1462
1118 106
818
43
20
L' L' L' L'
70÷85
12
EN442-1 Potenza Termica Funz.
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C∆t=20°C Esp. misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. Watt
30 818 380 350 4,2 3,2 251 292 223 158 97 1,206 300
30 818 430 400 4,6 3,4 279 324 248 175 107 1,207 300
818 30 818 480 450 4,9 3,7 304 354 270 191 117 1,207 300
15 tubi 30 818 530 500 5,3 4,0 330 384 293 207 127 1,206 400
2 intervalli 30 818 580 550 5,7 4,2 356 414 316 223 137 1,206 400
30 818 730 700 8,8 4,8 433 503 384 272 167 1,206 400
30 1118 380 350 5,9 4,5 358 416 318 224 137 1,213 400
30 1118 430 400 6,4 4,9 392 456 346 243 147 1,233 400
1118 30 1118 480 450 7,0 5,2 431 501 381 268 163 1,228 400
22 tubi 30 1118 530 500 7,5 5,6 470 547 416 293 178 1,224 400
2 intervalli 30 1118 580 550 8,1 6,0 510 593 452 318 194 1,220 400
30 1118 730 700 12,6 6,8 629 731 558 395 242 1,206 700
30 1462 380 350 7,6 5,8 465 541 412 290 176 1,223 400
30 1462 430 400 8,3 6,3 509 592 450 316 192 1,227 400
1462 30 1462 480 450 8,9 6,8 560 651 495 348 212 1,226 700
28 tubi 30 1462 530 500 9,6 7,2 611 710 540 380 231 1,225 700
3 intervalli 30 1462 580 550 10,3 7,7 661 769 585 411 250 1,224 700
30 1462 730 700 16,1 8,7 814 946 720 507 309 1,222 1000
30 1720 380 350 9,1 6,9 556 647 493 347 212 1,217 700
30 1720 430 400 9,9 7,5 612 712 541 380 231 1,227 700
1720 30 1720 480 450 10,7 8,1 673 782 595 418 255 1,225 700
34 tubi 30 1720 530 500 11,6 8,7 734 853 649 457 278 1,223 700
3 intervalli 30 1720 580 550 12,4 9,3 794 923 703 495 302 1,220 1000
30 1720 730 700 19,4 10,5 976 1135 866 610 373 1,214 1000
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ARES, il • Pressione di esercizio massima ammessa 8 bar
∆t ideale per la progettazione a bassa temperatura è il • Temperatura di esercizio massima ammessa 95°C
∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: DOTAZIONE DI SERIE: 3 attacchi infratubo bianchi per
Q=Qn (∆t / 50) n fissaggio a muro; valvola sfiato da 1/2”.
Disponibile solo in finitura Bianco Standard (cod. 01)
