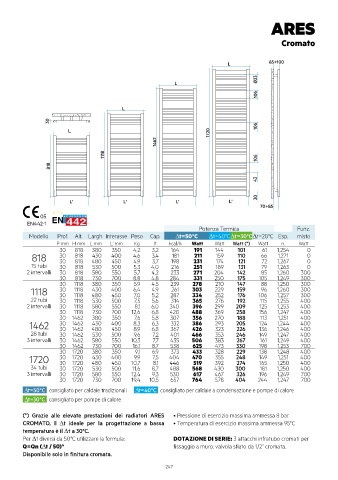

ARES
Cromato
L 85÷100
Ø23
L
106
L
30
L 1720 106
1462
1118 106
818
43
20
L' L' L' L'
70÷85
05
EN442-1
Potenza Termica Funz.
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C∆t=20°C Esp. misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. Watt
30 818 380 350 4,2 3,2 164 191 144 101 61 1,254 0
30 818 430 400 4,6 3,4 181 211 159 110 66 1,271 0
818 30 818 480 450 4,9 3,7 198 231 174 121 72 1,267 0
15 tubi 30 818 530 500 5,3 4,0 216 251 189 131 79 1,263 0
2 intervalli 30 818 580 550 5,7 4,2 233 271 204 142 85 1,260 300
30 818 730 700 8,8 4,8 284 331 250 175 105 1,249 300
30 1118 380 350 5,9 4,5 239 278 210 147 88 1,250 300
30 1118 430 400 6,4 4,9 261 303 229 159 96 1,260 300
1118 30 1118 480 450 7,0 5,2 287 334 252 176 106 1,257 300
22 tubi 30 1118 530 500 7,5 5,6 314 365 276 192 115 1,255 400
2 intervalli 30 1118 580 550 8,1 6,0 340 396 299 209 125 1,253 400
30 1118 730 700 12,6 6,8 420 488 369 258 156 1,247 400
30 1462 380 350 7,6 5,8 307 356 270 188 113 1,251 400
30 1462 430 400 8,3 6,3 332 386 293 205 124 1,244 400
1462 30 1462 480 450 8,9 6,8 367 426 323 226 136 1,246 400
28 tubi 30 1462 530 500 9,6 7,2 401 466 353 246 149 1,247 400
3 intervalli 30 1462 580 550 10,3 7,7 435 506 383 267 161 1,249 400
30 1462 730 700 16,1 8,7 538 625 473 330 198 1,253 700
30 1720 380 350 9,1 6,9 373 433 328 229 138 1,248 400
30 1720 430 400 9,9 7,5 404 470 355 248 149 1,251 400
1720 30 1720 480 450 10,7 8,1 446 519 392 274 165 1,250 400
34 tubi 30 1720 530 500 11,6 8,7 488 568 430 300 181 1,250 400
3 intervalli 30 1720 580 550 12,4 9,3 530 617 467 326 196 1,249 700
30 1720 730 700 19,4 10,5 657 764 578 404 244 1,247 700
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ARES • Pressione di esercizio massima ammessa 8 bar
CROMATO, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: DOTAZIONE DI SERIE: 3 attacchi infratubo cromati per
Q=Qn (∆t / 50) n fissaggio a muro; valvola sfiato da 1/2” cromata.
Disponibile solo in finitura cromata.
