P. 245

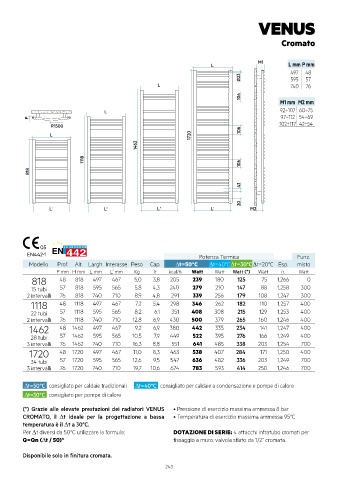

VENUS
Cromato
M1
L L mm P mm
497 48
Ø23 595 57
L 740 76
106
M1 mm M2 mm
L 92÷107 60÷75
P 97÷112 54÷69
R1300 102÷117 42÷54
L 1720 106
1462
1118 106
818
43
20
L' L' L' L' M2
05
EN442-1 Potenza Termica Funz.
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C∆t=20°C Esp. misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. Watt
48 818 497 467 5,0 3,8 205 239 180 125 75 1,266 0
818
15 tubi 57 818 595 565 5,8 4,3 240 279 210 147 88 1,258 300
2 intervalli 76 818 740 710 8,9 4,8 291 339 256 179 108 1,247 300
48 1118 497 467 7,2 5,4 298 346 262 182 110 1,257 400
1118
22 tubi 57 1118 595 565 8,2 6,1 351 408 308 215 129 1,253 400
2 intervalli 76 1118 740 710 12,8 6,9 430 500 379 265 160 1,246 400
48 1462 497 467 9,2 6,9 380 442 335 234 141 1,247 400
1462
28 tubi 57 1462 595 565 10,5 7,9 449 522 395 276 166 1,249 400
3 intervalli 76 1462 740 710 16,3 8,8 551 641 485 338 203 1,254 700
48 1720 497 467 11,0 8,3 463 538 407 284 171 1,250 400
1720
34 tubi 57 1720 595 565 12,6 9,5 547 636 482 336 203 1,249 700
3 intervalli 76 1720 740 710 19,7 10,6 674 783 593 414 250 1,246 700
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori VENUS • Pressione di esercizio massima ammessa 8 bar
CROMATO, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: DOTAZIONE DI SERIE: 4 attacchi infratubo cromati per
Q=Qn (∆t / 50) n fissaggio a muro; valvola sfiato da 1/2” cromata.
Disponibile solo in finitura cromata.
