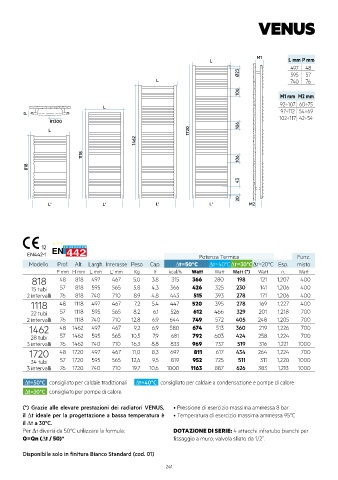

VENUS

M1
L L mm P mm
497 48
Ø23 595 57
L 740 76
106 M1 mm M2 mm
92÷107 60÷75
L
P 97÷112 54÷69
102÷117 42÷54
R1300 106
L 1720
1462
1118 106
818

43
20
L' L' L' L' M2

12
EN442-1 Potenza Termica Funz.
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C∆t=20°C Esp. misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. Watt
48 818 497 467 5,0 3,8 315 366 280 198 121 1,207 400
818
15 tubi 57 818 595 565 5,8 4,3 366 426 325 230 141 1,206 400
2 intervalli 76 818 740 710 8,9 4,8 443 515 393 278 171 1,206 400
48 1118 497 467 7,2 5,4 447 520 395 278 169 1,227 400
1118
22 tubi 57 1118 595 565 8,2 6,1 526 612 466 329 201 1,218 700
2 intervalli 76 1118 740 710 12,8 6,9 644 749 572 405 248 1,205 700
48 1462 497 467 9,2 6,9 580 674 513 360 219 1,226 700
1462
28 tubi 57 1462 595 565 10,5 7,9 681 792 603 424 258 1,224 700
3 intervalli 76 1462 740 710 16,3 8,8 833 969 737 519 316 1,221 1000
48 1720 497 467 11,0 8,3 697 811 617 434 264 1,224 700
1720
34 tubi 57 1720 595 565 12,6 9,5 819 952 725 511 311 1,220 1000
3 intervalli 76 1720 740 710 19,7 10,6 1000 1163 887 626 383 1,213 1000
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore

(*) Grazie alle elevate prestazioni dei radiatori VENUS, • Pressione di esercizio massima ammessa 8 bar
il ∆t ideale per la progettazione a bassa temperatura è • Temperatura di esercizio massima ammessa 95°C
il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: DOTAZIONE DI SERIE: 4 attacchi infratubo bianchi per
Q=Qn (∆t / 50) n fissaggio a muro; valvola sfiato da 1/2”.

Disponibile solo in finitura Bianco Standard (cod. 01)
