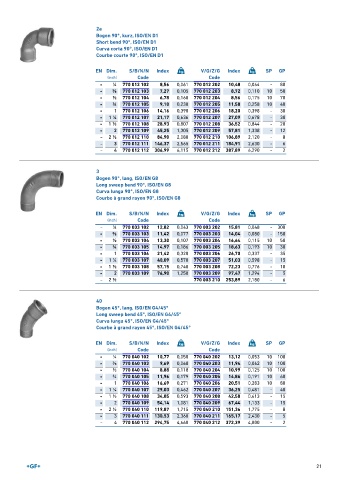

Page 21 - GEORGFISCHER - LISTINO GHISA MALLEABILE 2023 - FIDRA

2a
Bogen 90°, kurz, ISO/EN D1
Short bend 90°, ISO/EN D1
Curva corta 90°, ISO/EN D1
Courbe courte 90°, ISO/EN D1

EN Dim. S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
¼ 770 012 102 8,56 0,061 770 012 202 10,48 0,064 - 80

 ⅜ 770 012 103 7,27 0,105 770 012 203 8,72 0,110 10 50
½ 770 012 104 6,78 0,160 770 012 204 8,56 0,175 10 70

 ¾ 770 012 105 9,10 0,238 770 012 205 11,58 0,258 10 40
1 770 012 106 14,16 0,390 770 012 206 18,20 0,398 - 30

 1 ¼ 770 012 107 21,17 0,636 770 012 207 27,09 0,678 - 30
1 ½ 770 012 108 28,93 0,807 770 012 208 36,52 0,844 - 20

 2 770 012 109 45,25 1,305 770 012 209 57,81 1,338 - 12
– 2 ½ 770 012 110 84,90 2,080 770 012 210 106,89 2,120 - 8
– 3 770 012 111 146,37 2,565 770 012 211 184,91 2,630 - 6
– 4 770 012 112 306,99 6,115 770 012 212 387,89 6,290 - 2

3
Bogen 90°, lang, ISO/EN G8
Long sweep bend 90°, ISO/EN G8
Curva lunga 90°, ISO/EN G8
Courbe à grand rayon 90°, ISO/EN G8

EN Dim. S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
– ¼ 770 003 102 12,82 0,043 770 003 202 15,81 0,048 - 300
 ⅜ 770 003 103 11,42 0,077 770 003 203 14,04 0,080 - 150
½ 770 003 104 13,30 0,107 770 003 204 16,64 0,115 10 50

 ¾ 770 003 105 14,97 0,186 770 003 205 18,63 0,193 10 30
 1 770 003 106 21,42 0,320 770 003 206 26,70 0,337 - 35
 1 ¼ 770 003 107 40,09 0,570 770 003 207 51,03 0,598 - 15
 1 ½ 770 003 108 57,15 0,740 770 003 208 72,23 0,776 - 10
2 770 003 109 76,90 1,258 770 003 209 97,47 1,294 - 5

– 2 ½ 770 003 210 253,89 2,180 - 6

40
Bogen 45°, lang, ISO/EN G4/45°
Long sweep bend 45°, ISO/EN G4/45°
Curva lunga 45°, ISO/EN G4/45°
Courbe à grand rayon 45°, ISO/EN G4/45°

EN Dim. S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
 ¼ 770 040 102 10,77 0,050 770 040 202 13,12 0,053 10 100
⅜ 770 040 103 9,69 0,060 770 040 203 11,94 0,062 10 100

 ½ 770 040 104 8,88 0,118 770 040 204 10,99 0,125 10 100
¾ 770 040 105 11,96 0,179 770 040 205 14,86 0,191 10 60

 1 770 040 106 16,69 0,271 770 040 206 20,51 0,283 10 80
1 ¼ 770 040 107 29,03 0,462 770 040 207 36,25 0,481 - 40

 1 ½ 770 040 108 34,85 0,593 770 040 208 42,58 0,613 - 15
2 770 040 109 54,14 1,081 770 040 209 67,44 1,133 - 15

 2 ½ 770 040 110 119,87 1,715 770 040 210 151,36 1,775 - 8
3 770 040 111 130,53 2,360 770 040 211 165,17 2,430 - 5

– 4 770 040 112 294,75 4,660 770 040 212 372,39 4,800 - 2

21
