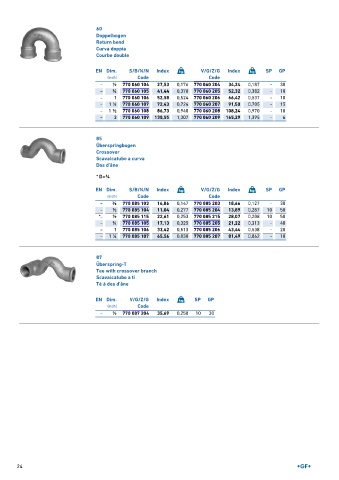

Page 24 - GEORGFISCHER - LISTINO GHISA MALLEABILE 2023 - FIDRA

60
Doppelbogen
Return bend
Curva doppia
Courbe double

EN Dim. S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
– ½ 770 060 104 27,53 0,176 770 060 204 34,24 0,187 - 30
– ¾ 770 060 105 41,44 0,370 770 060 205 52,32 0,382 - 10
– 1 770 060 106 52,58 0,524 770 060 206 66,42 0,537 - 10
– 1 ¼ 770 060 107 72,43 0,724 770 060 207 91,50 0,705 - 15
– 1 ½ 770 060 108 86,73 0,940 770 060 208 108,24 0,970 - 10
– 2 770 060 109 130,55 1,307 770 060 209 165,29 1,395 - 6

85
Überspringbogen
Crossover
Scavalcatubo a curva
Dos d'âne
* D=¾

EN Dim. S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
– ⅜ 770 085 103 14,86 0,147 770 085 203 18,66 0,127 - 30
– ½ 770 085 104 11,04 0,277 770 085 204 13,89 0,287 10 50
*– ½ 770 085 115 22,61 0,253 770 085 215 28,07 0,208 10 50
– ¾ 770 085 105 17,13 0,325 770 085 205 21,22 0,313 - 40
– 1 770 085 106 33,42 0,513 770 085 206 43,44 0,538 - 20
– 1 ¼ 770 085 107 65,56 0,830 770 085 207 81,49 0,862 - 10

87
Überspring-T
Tee with crossover branch
Scavalcatubo a ti
Té à dos d'âne

EN Dim. V/G/Z/G Index SP GP
(inch) Code
– ½ 770 087 204 35,69 0,258 10 30

24
