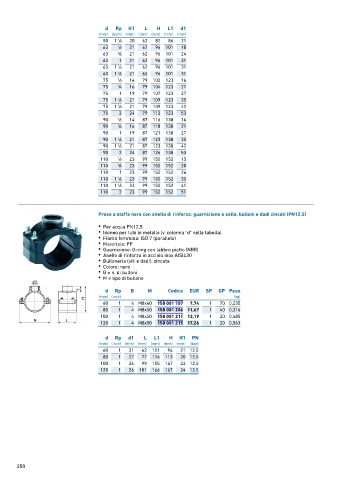

Page 248 - GEORGFISCHER - LISTINO 884 - FIDRA

d Rp H1 L H L1 d1
(mm) (inch) (mm) (mm) (mm) (mm) (mm)
50 1 ∕4 20 62 82 86 21
1
63 1 ∕2 21 62 96 101 18
63 3 ∕4 21 62 96 101 24
63 1 21 62 96 101 31
63 1 ∕4 21 62 96 101 31
1
63 1 ∕2 21 62 96 101 31
1
75 1 ∕2 14 79 102 123 16
75 3 ∕4 16 79 104 123 21
75 1 19 79 107 123 27
75 1 ∕4 21 79 109 123 35
1
75 1 ∕2 21 79 109 123 42
1
75 2 24 79 112 123 53
90 1 ∕2 14 87 116 138 16
90 3 ∕4 16 87 118 138 21
90 1 19 87 121 138 27
90 1 ∕4 21 87 123 138 35
1
90 1 ∕2 21 87 123 138 42
1
90 2 24 87 126 138 53
110 1 ∕2 23 99 150 152 15
110 3 ∕4 23 99 150 152 20
110 1 23 99 150 152 26
110 1 ∕4 23 99 150 152 35
1
110 1 ∕2 23 99 150 152 41
1
110 2 23 99 150 152 51

Prese a staffa nere con anello di rinforzo, guarnizione a sella, bulloni e dadi zincati (PN12,5)

• Per acqua PN12,5
• Idoneo per tubi in metallo (v. colonna "d" nella tabella)
• Filetto femmina: ISO 7 (parallelo)
• Materiale: PP
• Guarnizione: O-ring con labbro piatto (NBR)
• Anello di rinforzo in acciaio inox AISI430
• Bulloneria (viti e dadi): zincata
• Colore: nero
• B = n. di bulloni
• M = tipo di bullone

d Rp B M Codice EUR SP GP Peso
(mm) (inch) (kg)
60 1 4 M8x40 158 001 707 7,74 1 70 0,235
80 1 4 M8x50 158 001 206 11,67 1 40 0,316
100 1 4 M8x50 158 001 211 13,19 1 20 0,485
120 1 4 M8x50 158 001 215 17,26 1 20 0,563

d Rp d1 L L1 H H1 PN
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (bar)
60 1 31 62 101 96 21 12,5
80 1 27 77 116 113 20 12,5
100 1 26 99 155 147 22 12,5
120 1 26 101 166 167 24 12,5

250
