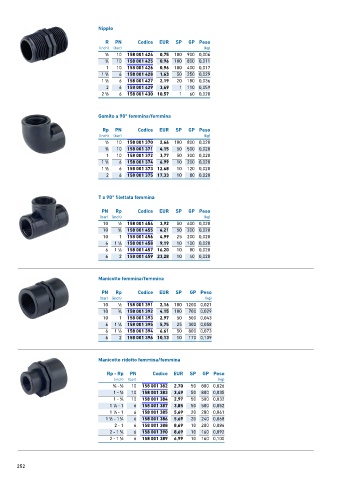

Page 250 - GEORGFISCHER - LISTINO 884 - FIDRA

Nipplo
R PN Codice EUR SP GP Peso
(inch) (bar) (kg)
1 ∕2 10 158 001 424 0,75 100 900 0,006
3 10 158 001 425 0,96 100 800 0,011
∕4
1 10 158 001 426 0,96 100 400 0,017
1 6 158 001 428 1,63 50 250 0,029
1 ∕4
1
1 ∕2 6 158 001 427 2,19 20 180 0,036
2 6 158 001 429 3,69 1 110 0,059
1
2 ∕2 6 158 001 430 10,57 1 60 0,020

Gomito a 90° femmina/femmina

Rp PN Codice EUR SP GP Peso
(inch) (bar) (kg)
1 ∕2 10 158 001 370 2,66 100 800 0,020
3 10 158 001 371 4,15 50 500 0,020
∕4
1 10 158 001 372 3,77 50 300 0,020
1 6 158 001 374 6,99 10 200 0,020
1 ∕4
1
1 ∕2 6 158 001 373 12,68 10 120 0,020
2 6 158 001 375 17,33 10 80 0,020

T a 90° filettata femmina

PN Rp Codice EUR SP GP Peso
(bar) (inch) (kg)
10 1 ∕2 158 001 454 3,92 50 600 0,020
10 3 ∕4 158 001 455 4,21 50 300 0,020
10 1 158 001 456 4,99 25 200 0,020
6 1 ∕4 158 001 458 9,19 10 100 0,020
1
6 1 ∕2 158 001 457 16,20 10 80 0,020
1
6 2 158 001 459 23,28 10 40 0,020

Manicotto femmina/femmina

PN Rp Codice EUR SP GP Peso
(bar) (inch) (kg)
10 1 ∕2 158 001 391 2,16 100 1200 0,021
10 3 ∕4 158 001 392 4,15 100 700 0,029
10 1 158 001 393 2,97 50 500 0,043
6 1 ∕4 158 001 395 5,75 25 300 0,058
1
1
6 1 ∕2 158 001 394 6,61 50 800 0,073
6 2 158 001 396 10,13 10 170 0,109

Manicotto ridotto femmina/femmina

Rp - Rp PN Codice EUR SP GP Peso
(inch) (bar) (kg)
3 ∕4 ‐ ∕2 10 158 001 382 2,70 50 800 0,026
1
1 10 158 001 383 3,49 50 800 0,035
1 ‐ ∕2
3
1 ‐ ∕4 10 158 001 384 2,97 50 500 0,032
1 ∕4 ‐ 1 6 158 001 387 3,85 50 500 0,052
1
1 ∕2 ‐ 1 6 158 001 385 5,69 20 280 0,061
1
1 1 6 158 001 386 5,69 20 240 0,068
1 ∕2 ‐ 1 ∕4
2 ‐ 1 6 158 001 388 8,69 10 200 0,086
1 158 001 390 8,69
2 ‐ 1 ∕4 6 10 160 0,092
1 6 158 001 389 6,99 10 160 0,100
2 ‐ 1 ∕2

252
