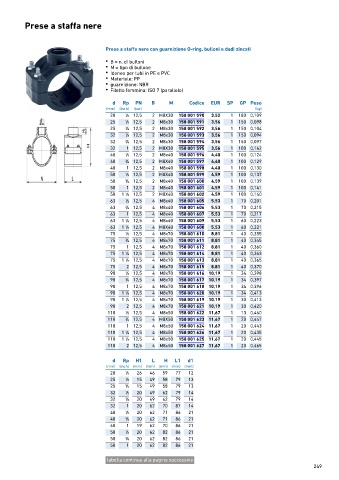

Page 247 - GEORGFISCHER - LISTINO 884 - FIDRA

Prese a staffa nere

Prese a staffa nere con guarnizione O-ring, bulloni e dadi zincati

• B = n. di bulloni
• M = tipo di bullone
• Idoneo per tubi in PE e PVC
• Materiale: PP
• guarnizione: NBR
• Filetto femmina: ISO 7 (parallelo)

d Rp PN B M Codice EUR SP GP Peso
(mm) (inch) (bar) (kg)
20 1 ∕2 12,5 2 M8X30 158 001 590 3,52 1 180 0,109
25 1 ∕2 12,5 2 M8x30 158 001 591 3,56 1 150 0,098
25 3 ∕4 12,5 2 M8x30 158 001 592 3,56 1 150 0,104
32 1 ∕2 12,5 2 M8x30 158 001 593 3,56 1 150 0,094
32 3 ∕4 12,5 2 M8x30 158 001 594 3,56 1 150 0,097
32 1 12,5 2 M8X30 158 001 595 3,56 1 100 0,142
40 1 ∕2 12,5 2 M8x40 158 001 596 4,40 1 100 0,124
40 3 ∕4 12,5 2 M8X40 158 001 597 4,40 1 100 0,129
40 1 12,5 2 M8x40 158 001 598 4,40 1 100 0,130
50 1 ∕2 12,5 2 M8X40 158 001 599 4,59 1 100 0,137
50 3 ∕4 12,5 2 M8x40 158 001 600 4,59 1 100 0,139
50 1 12,5 2 M8x40 158 001 601 4,59 1 100 0,141
50 1 ∕4 12,5 2 M8X40 158 001 602 4,59 1 100 0,140
1
63 1 ∕2 12,5 4 M8x40 158 001 605 5,53 1 70 0,201
63 3 ∕4 12,5 4 M8x40 158 001 606 5,53 1 70 0,215
63 1 12,5 4 M8x40 158 001 607 5,53 1 70 0,217
63 1 ∕4 12,5 4 M8x40 158 001 609 5,53 1 60 0,223
1
63 1 ∕2 12,5 4 M8X40 158 001 608 5,53 1 60 0,221
1
75 1 ∕2 12,5 4 M8x70 158 001 610 8,81 1 40 0,355
75 3 ∕4 12,5 4 M8x70 158 001 611 8,81 1 40 0,345
75 1 12,5 4 M8x70 158 001 612 8,81 1 40 0,360
75 1 ∕4 12,5 4 M8x70 158 001 614 8,81 1 40 0,363
1
75 1 ∕2 12,5 4 M8x70 158 001 613 8,81 1 40 0,365
1
75 2 12,5 4 M8x70 158 001 615 8,81 1 40 0,370
90 1 ∕2 12,5 4 M8x70 158 001 616 10,19 1 34 0,398
90 3 ∕4 12,5 4 M8x70 158 001 617 10,19 1 34 0,397
90 1 12,5 4 M8x70 158 001 618 10,19 1 34 0,396
90 1 ∕4 12,5 4 M8x70 158 001 620 10,19 1 34 0,413
1
90 1 ∕2 12,5 4 M8x70 158 001 619 10,19 1 30 0,413
1
90 2 12,5 4 M8x70 158 001 621 10,19 1 30 0,420
110 1 ∕2 12,5 4 M8x50 158 001 622 11,67 1 13 0,460
110 3 ∕4 12,5 4 M8X50 158 001 623 11,67 1 20 0,447
110 1 12,5 4 M8x50 158 001 624 11,67 1 20 0,443
110 1 ∕4 12,5 4 M8x50 158 001 626 11,67 1 20 0,435
1
110 1 ∕2 12,5 4 M8x50 158 001 625 11,67 1 20 0,445
1
110 2 12,5 4 M8x50 158 001 627 11,67 1 20 0,465
d Rp H1 L H L1 d1
(mm) (inch) (mm) (mm) (mm) (mm) (mm)
20 1 ∕2 26 46 59 77 12
25 1 ∕2 15 49 58 79 13
25 3 ∕4 15 49 58 79 13
32 1 ∕2 20 49 62 79 14
32 3 ∕4 20 49 62 79 14
32 1 20 62 70 87 14
40 1 ∕2 20 62 71 86 21
40 3 ∕4 20 62 71 86 21
40 1 19 62 70 86 21
50 1 ∕2 20 62 82 86 21
50 3 ∕4 20 62 82 86 21
50 1 20 62 82 86 21

tabella continua alla pagina successiva
