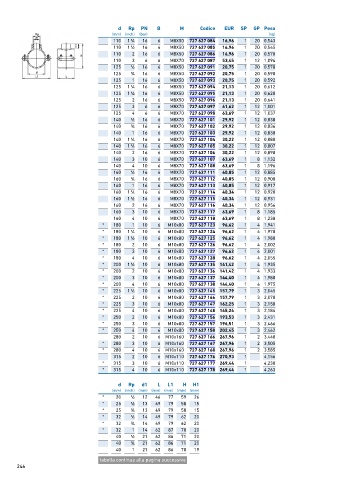

Page 244 - GEORGFISCHER - LISTINO 884 - FIDRA

d Rp PN B M Codice EUR SP GP Peso
(mm) (inch) (bar) (kg)
110 1 ∕4 16 6 M8X50 727 627 084 16,96 1 20 0,543
1
110 1 ∕2 16 6 M8X50 727 627 085 16,96 1 20 0,545
1
110 2 16 6 M8X50 727 627 086 16,96 1 20 0,570
110 3 6 6 M8X70 727 627 087 53,45 1 12 1,094
125 1 ∕2 16 6 M8X50 727 627 091 20,75 1 20 0,578
125 3 ∕4 16 6 M8X50 727 627 092 20,75 1 20 0,590
125 1 16 6 M8X50 727 627 093 20,75 1 20 0,592
125 1 ∕4 16 6 M8X50 727 627 094 21,13 1 20 0,612
1
125 1 ∕2 16 6 M8X50 727 627 095 21,13 1 20 0,620
1
125 2 16 6 M8X50 727 627 096 21,13 1 20 0,641
125 3 6 6 M8X70 727 627 097 61,62 1 12 1,001
125 4 6 6 M8X70 727 627 098 63,69 1 12 1,037
140 1 ∕2 16 6 M8X70 727 627 101 29,92 1 12 0,838
140 3 ∕4 16 6 M8X70 727 627 102 29,92 1 12 0,836
140 1 16 6 M8X70 727 627 103 29,92 1 12 0,838
140 1 ∕4 16 6 M8X70 727 627 104 30,22 1 12 0,880
1
140 1 ∕2 16 6 M8X70 727 627 105 30,22 1 12 0,807
1
140 2 16 6 M8X70 727 627 106 30,22 1 12 0,898
140 3 10 6 M8X70 727 627 107 63,69 1 8 1,132
140 4 10 6 M8X70 727 627 108 63,69 1 8 1,196
160 1 ∕2 16 6 M8X70 727 627 111 40,05 1 12 0,885
160 3 ∕4 16 6 M8X70 727 627 112 40,05 1 12 0,908
160 1 16 6 M8X70 727 627 113 40,05 1 12 0,917
160 1 ∕4 16 6 M8X70 727 627 114 40,34 1 12 0,920
1
160 1 ∕2 16 6 M8X70 727 627 115 40,34 1 12 0,931
1
160 2 16 6 M8X70 727 627 116 40,34 1 12 0,956
160 3 10 6 M8X70 727 627 117 63,69 1 8 1,185
160 4 10 6 M8X70 727 627 118 63,69 1 8 1,238
* 180 1 10 6 M10x80 727 627 123 96,62 1 4 1,941
* 180 1 ∕4 10 6 M10x80 727 627 124 96,62 1 4 1,978
1
* 180 1 ∕2 10 6 M10x80 727 627 125 96,62 1 4 1,980
1
* 180 2 10 6 M10x80 727 627 126 96,62 1 4 2,002
* 180 3 10 6 M10x80 727 627 127 96,62 1 4 2,001
* 180 4 10 6 M10x80 727 627 128 96,62 1 4 2,055
* 200 1 ∕2 10 6 M10x80 727 627 135 141,42 1 4 1,935
1
* 200 2 10 6 M10x80 727 627 136 141,42 1 4 1,933
* 200 3 10 6 M10x80 727 627 137 144,40 1 4 1,980
* 200 4 10 6 M10x80 727 627 138 144,40 1 4 1,975
* 225 1 ∕2 10 6 M10x80 727 627 145 157,79 1 3 2,045
1
* 225 2 10 6 M10x80 727 627 146 157,79 1 3 2,070
* 225 3 10 6 M10x80 727 627 147 162,25 1 3 2,150
* 225 4 10 6 M10x80 727 627 148 165,24 1 3 2,184
* 250 2 10 6 M10x80 727 627 156 193,53 1 3 2,431
* 250 3 10 6 M10x80 727 627 157 196,51 1 3 2,466
* 250 4 10 6 M10x80 727 627 158 202,45 1 3 2,462
280 2 10 6 M10x160 727 627 166 267,96 1 2 3,440
* 280 3 10 6 M10x160 727 627 167 267,96 1 2 3,505
* 280 4 10 6 M10x160 727 627 168 267,96 1 2 3,585
315 2 10 6 M10x110 727 627 176 270,93 1 4,156
* 315 3 10 6 M10x110 727 627 177 269,44 1 4,230
* 315 4 10 6 M10x110 727 627 178 269,44 1 4,263

d Rp d1 L L1 H H1
(mm) (inch) (mm) (mm) (mm) (mm) (mm)
* 20 1 ∕2 12 46 77 59 26
* 25 1 ∕2 13 49 79 58 15
* 25 3 ∕4 13 49 79 58 15
* 32 1 ∕2 14 49 79 62 20
* 32 3 ∕4 14 49 79 62 20
* 32 1 14 62 87 70 20
40 1 ∕2 21 62 86 71 20
40 3 ∕4 21 62 86 71 20
40 1 21 62 86 70 19
tabella continua alla pagina successiva
246
