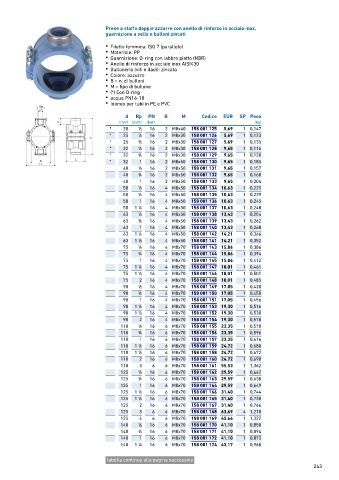

Page 241 - GEORGFISCHER - LISTINO 884 - FIDRA

Prese a staffa doppie azzurre con anello di rinforzo in acciaio inox,
guarnizione a sella e bulloni zincati

• Filetto femmina: ISO 7 (parallelo)
• Materiale: PP
• Guarnizione: O-ring con labbro piatto (NBR)
• Anello di rinforzo in acciaio inox AISI430
• Bulloneria (viti e dadi): zincata
• Colore: azzurro
• B = n. di bulloni
• M = tipo di bullone
• (*) Con O-ring
• acqua PN16-10
• Idoneo per tubi in PE e PVC

d Rp PN B M Codice EUR SP Peso
(mm) (inch) (bar) (kg)
* 20 1 ∕2 16 2 M8x40 158 001 125 5,69 1 0,147
* 25 1 ∕2 16 2 M8x30 158 001 126 5,69 1 0,123
* 25 3 ∕4 16 2 M8x30 158 001 127 5,69 1 0,135
* 32 1 ∕2 16 2 M8x30 158 001 128 9,65 1 0,116
* 32 3 ∕4 16 2 M8x30 158 001 129 9,65 1 0,128
* 32 1 16 2 M8x50 158 001 130 9,65 1 0,185
40 1 ∕2 16 2 M8x50 158 001 131 9,65 1 0,157
40 3 ∕4 16 2 M8x50 158 001 132 9,65 1 0,168
40 1 16 2 M8x50 158 001 133 9,65 1 0,204
50 1 ∕2 16 4 M8x50 158 001 134 10,63 1 0,225
50 3 ∕4 16 4 M8x50 158 001 135 10,63 1 0,239
50 1 16 4 M8x50 158 001 136 10,63 1 0,245
50 1 ∕4 16 4 M8x50 158 001 137 10,63 1 0,248
1
63 1 ∕2 16 4 M8x50 158 001 138 13,43 1 0,254
63 3 ∕4 16 4 M8x50 158 001 139 13,43 1 0,262
63 1 16 4 M8x50 158 001 140 13,43 1 0,268
63 1 ∕4 16 4 M8x50 158 001 142 14,21 1 0,366
1
63 1 ∕2 16 4 M8x50 158 001 141 14,21 1 0,352
1
75 1 ∕2 16 4 M8x70 158 001 143 15,86 1 0,386
75 3 ∕4 16 4 M8x70 158 001 144 15,86 1 0,394
75 1 16 4 M8x70 158 001 145 15,86 1 0,412
75 1 ∕4 16 4 M8x70 158 001 147 18,01 1 0,461
1
75 1 ∕2 16 4 M8x70 158 001 146 18,01 1 0,501
1
75 2 16 4 M8x70 158 001 148 18,01 1 0,485
90 1 ∕2 16 4 M8x70 158 001 149 17,05 1 0,420
90 3 ∕4 16 4 M8x70 158 001 150 17,05 1 0,458
90 1 16 4 M8x70 158 001 151 17,05 1 0,456
90 1 ∕4 16 4 M8x70 158 001 153 19,30 1 0,516
1
90 1 ∕2 16 4 M8x70 158 001 152 19,30 1 0,530
1
90 2 16 4 M8x70 158 001 154 19,30 1 0,578
110 1 ∕2 16 6 M8x70 158 001 155 23,35 1 0,570
110 3 ∕4 16 6 M8x70 158 001 156 23,35 1 0,596
110 1 16 6 M8x70 158 001 157 23,35 1 0,616
110 1 ∕4 16 6 M8x70 158 001 159 24,72 1 0,680
1
110 1 ∕2 16 6 M8x70 158 001 158 24,72 1 0,672
1
110 2 16 6 M8x70 158 001 160 24,72 1 0,690
110 3 6 6 M8x70 158 001 161 55,53 1 1,362
125 1 ∕2 16 6 M8x70 158 001 162 29,59 1 0,642
125 3 ∕4 16 6 M8x70 158 001 163 29,59 1 0,638
125 1 16 6 M8x70 158 001 164 29,59 1 0,649
125 1 ∕4 16 6 M8x70 158 001 166 31,40 1 0,744
1
125 1 ∕2 16 6 M8x70 158 001 165 31,40 1 0,730
1
125 2 16 6 M8x70 158 001 167 31,40 1 0,766
125 3 6 6 M8x70 158 001 168 63,69 4 1,210
125 4 6 6 M8x70 158 001 169 65,66 1 1,322
140 1 ∕2 16 6 M8x70 158 001 170 41,10 1 0,850
140 3 ∕4 16 6 M8x70 158 001 171 41,10 1 0,894
140 1 16 6 M8x70 158 001 172 41,10 1 0,873
140 1 ∕4 16 6 M8x70 158 001 174 43,17 1 0,968
1
tabella continua alla pagina successiva
243
