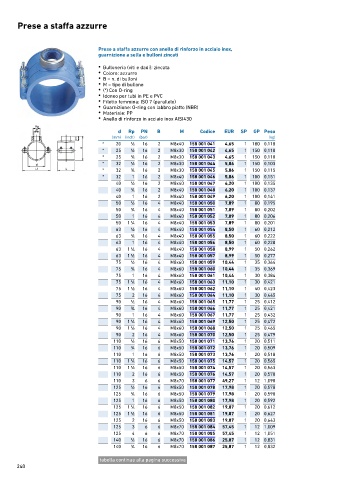

Page 238 - GEORGFISCHER - LISTINO 884 - FIDRA

Prese a staffa azzurre

Prese a staffa azzurre con anello di rinforzo in acciaio inox,
guarnizione a sella e bulloni zincati

• Bulloneria (viti e dadi): zincata
• Colore: azzurro
• B = n. di bulloni
• M = tipo di bullone
• (*) Con O-ring
• Idoneo per tubi in PE e PVC
• Filetto femmina: ISO 7 (parallelo)
• Guarnizione: O-ring con labbro piatto (NBR)
• Materiale: PP
• Anello di rinforzo in acciaio inox AISI430

d Rp PN B M Codice EUR SP GP Peso
(mm) (inch) (bar) (kg)
* 20 1 ∕2 16 2 M8x40 158 001 041 4,65 1 180 0,118
* 25 1 ∕2 16 2 M8x30 158 001 042 4,65 1 150 0,110
* 25 3 ∕4 16 2 M8x30 158 001 043 4,65 1 150 0,110
* 32 1 ∕2 16 2 M8x30 158 001 044 5,06 1 150 0,103
* 32 3 ∕4 16 2 M8x30 158 001 045 5,06 1 150 0,115
* 32 1 16 2 M8x40 158 001 046 5,06 1 100 0,151
40 1 ∕2 16 2 M8x40 158 001 047 6,20 1 100 0,135
40 3 ∕4 16 2 M8x40 158 001 048 6,20 1 100 0,137
40 1 16 2 M8x40 158 001 049 6,20 1 100 0,141
50 1 ∕2 16 4 M8x40 158 001 050 7,89 1 80 0,195
50 3 ∕4 16 4 M8x40 158 001 051 7,89 1 80 0,202
50 1 16 4 M8x40 158 001 052 7,89 1 80 0,206
50 1 ∕4 16 4 M8x40 158 001 053 7,89 1 80 0,201
1
63 1 ∕2 16 4 M8x40 158 001 054 8,50 1 60 0,212
63 3 ∕4 16 4 M8x40 158 001 055 8,50 1 60 0,222
63 1 16 4 M8x40 158 001 056 8,50 1 60 0,228
63 1 ∕4 16 4 M8x40 158 001 058 8,99 1 50 0,262
1
63 1 ∕2 16 4 M8x40 158 001 057 8,99 1 50 0,277
1
75 1 ∕2 16 4 M8x60 158 001 059 10,44 1 35 0,364
75 3 ∕4 16 4 M8x60 158 001 060 10,44 1 35 0,369
75 1 16 4 M8x60 158 001 061 10,44 1 30 0,384
75 1 ∕4 16 4 M8x60 158 001 063 11,10 1 30 0,421
1
75 1 ∕2 16 4 M8x60 158 001 062 11,10 1 40 0,423
1
75 2 16 4 M8x60 158 001 064 11,10 1 30 0,445
90 1 ∕2 16 4 M8x60 158 001 065 11,77 1 25 0,412
90 3 ∕4 16 4 M8x60 158 001 066 11,77 1 25 0,421
90 1 16 4 M8x60 158 001 067 11,77 1 25 0,432
90 1 ∕4 16 4 M8x60 158 001 069 12,50 1 25 0,472
1
90 1 ∕2 16 4 M8x60 158 001 068 12,50 1 25 0,465
1
90 2 16 4 M8x60 158 001 070 12,50 1 25 0,479
110 1 ∕2 16 6 M8x50 158 001 071 13,76 1 20 0,511
110 3 ∕4 16 6 M8x50 158 001 072 13,76 1 20 0,509
110 1 16 6 M8x50 158 001 073 13,76 1 20 0,518
110 1 ∕4 16 6 M8x50 158 001 075 14,57 1 20 0,565
1
110 1 ∕2 16 6 M8x50 158 001 074 14,57 1 20 0,563
1
110 2 16 6 M8x50 158 001 076 14,57 1 20 0,570
110 3 6 6 M8x70 158 001 077 49,27 1 12 1,090
125 1 ∕2 16 6 M8x50 158 001 078 17,98 1 20 0,578
125 3 ∕4 16 6 M8x50 158 001 079 17,98 1 20 0,590
125 1 16 6 M8x50 158 001 080 17,98 1 20 0,592
125 1 ∕4 16 6 M8x50 158 001 082 19,07 1 20 0,612
1
125 1 ∕2 16 6 M8x50 158 001 081 19,07 1 20 0,627
1
125 2 16 6 M8x50 158 001 083 19,07 1 20 0,643
125 3 6 6 M8x70 158 001 084 57,45 1 12 1,009
125 4 6 6 M8x70 158 001 085 57,45 1 12 1,051
140 1 ∕2 16 6 M8x70 158 001 086 25,87 1 12 0,831
140 3 ∕4 16 6 M8x70 158 001 087 25,87 1 12 0,832

tabella continua alla pagina successiva
240
