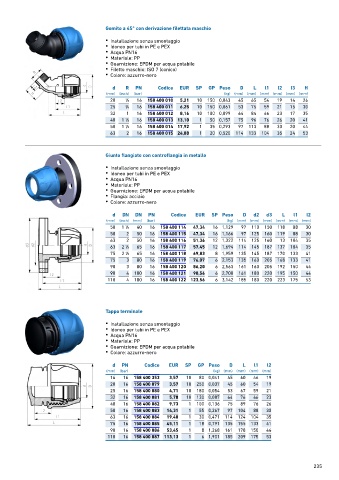

Gomito a 45° con derivazione filettata maschio
• Installazione senza smontaggio
• Idoneo per tubi in PE e PEX
• Acqua PN16
• Materiale: PP
• Guarnizione: EPDM per acqua potabile
• Filetto maschio: ISO 7 (conico)
• Colore: azzurro-nero

d R PN Codice EUR SP GP Peso D L l1 l2 l3 H
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
20 1 ∕2 16 158 400 010 5,21 10 150 0,043 45 65 54 19 14 26
25 3 ∕4 16 158 400 011 6,25 10 150 0,061 53 75 59 21 15 30
32 1 16 158 400 012 8,16 10 100 0,099 64 84 66 23 17 35
40 1 ∕4 16 158 400 013 13,10 1 50 0,157 75 96 76 26 20 41
1
50 1 ∕2 16 158 400 014 17,92 1 35 0,293 97 113 88 30 20 44
1
63 2 16 158 400 015 24,88 1 20 0,520 114 133 104 35 24 53

Giunto flangiato con controflangia in metallo

• Installazione senza smontaggio
• Idoneo per tubi in PE e PEX
• Acqua PN16
• Materiale: PP
• Guarnizione: EPDM per acqua potabile
• Flangia: acciaio
• Colore: azzurro-nero

d DN DN PN Codice EUR SP Peso D d2 d3 L l1 l2
(mm) (inch) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
50 1 ∕2 40 16 158 400 114 47,34 16 1,129 97 110 150 118 88 30
1
50 2 50 16 158 400 115 47,34 16 1,166 97 125 160 119 88 30
63 2 50 16 158 400 116 51,36 12 1,322 114 125 160 13 104 35
63 2 ∕2 65 16 158 400 117 57,45 12 1,694 114 145 187 137 104 35
1
75 2 ∕2 65 16 158 400 118 69,83 8 1,959 135 145 187 170 133 41
1
75 3 80 16 158 400 119 76,07 6 2,153 135 160 205 168 133 41
90 3 80 16 158 400 120 86,20 6 2,563 161 160 205 192 150 44
90 4 100 16 158 400 121 98,56 6 2,708 161 180 220 195 150 44
110 4 100 16 158 400 122 123,56 6 3,142 185 180 220 223 175 53

Tappo terminale
• Installazione senza smontaggio
• Idoneo per tubi in PE e PEX
• Acqua PN16
• Materiale: PP
• Guarnizione: EPDM per acqua potabile
• Colore: azzurro-nero

d PN Codice EUR SP GP Peso D L l1 l2
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
16 16 158 400 353 3,57 10 80 0,041 45 60 46 19
20 16 158 400 079 3,57 10 250 0,037 45 60 54 19
25 16 158 400 080 4,71 10 180 0,054 53 67 59 21
32 16 158 400 081 5,78 10 130 0,087 64 76 66 23
40 16 158 400 082 9,73 1 100 0,136 75 89 76 26
50 16 158 400 083 14,31 1 55 0,267 97 104 88 30
63 16 158 400 084 19,40 1 30 0,471 114 124 104 35
75 16 158 400 085 45,11 1 18 0,791 135 155 133 41
90 16 158 400 086 53,45 1 8 1,268 161 178 150 44
110 16 158 400 087 113,13 1 6 1,901 185 209 175 53
