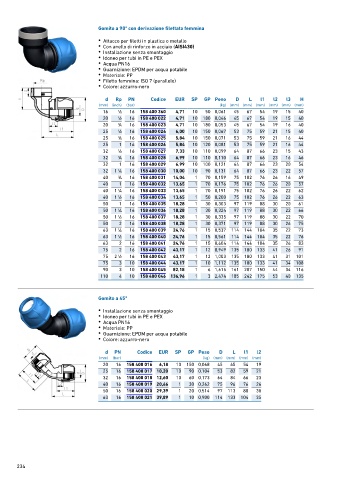

Gomito a 90º con derivazione filettata femmina
• Attacco per filetti in plastica o metallo
• Con anello di rinforzo in acciaio (AISI430)
• Installazione senza smontaggio
• Idoneo per tubi in PE e PEX
• Acqua PN16
• Guarnizione: EPDM per acqua potabile
• Materiale: PP
• Filetto femmina: ISO 7 (parallelo)
• Colore: azzurro-nero

d Rp PN Codice EUR SP GP Peso D L l1 l2 l3 H
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
16 1 ∕2 16 158 400 360 4,71 10 50 0,061 45 67 54 19 15 40
20 1 ∕2 16 158 400 022 4,71 10 180 0,046 45 67 54 19 15 40
20 3 ∕4 16 158 400 023 4,71 10 180 0,053 45 67 54 19 16 40
25 1 ∕2 16 158 400 024 6,00 10 150 0,067 53 75 59 21 15 40
25 3 ∕4 16 158 400 025 5,84 10 150 0,071 53 75 59 21 16 44
25 1 16 158 400 026 5,84 10 120 0,081 53 75 59 21 16 44
32 1 ∕2 16 158 400 027 7,33 10 110 0,099 64 87 66 23 15 43
32 3 ∕4 16 158 400 028 6,99 10 110 0,110 64 87 66 23 16 46
32 1 16 158 400 029 6,99 10 100 0,121 64 87 66 23 20 54
32 1 ∕4 16 158 400 030 10,00 10 90 0,131 64 87 66 23 22 57
1
40 3 ∕4 16 158 400 031 14,04 1 70 0,159 75 102 76 26 16 49
40 1 16 158 400 032 13,65 1 70 0,176 75 102 76 26 20 57
40 1 ∕4 16 158 400 033 13,65 1 70 0,191 75 102 76 26 22 62
1
40 1 ∕2 16 158 400 034 13,65 1 50 0,200 75 102 76 26 22 63
1
50 1 16 158 400 035 18,28 1 30 0,303 97 119 88 30 20 61
50 1 ∕4 16 158 400 036 18,28 1 30 0,324 97 119 88 30 22 66
1
50 1 ∕2 16 158 400 037 18,28 1 30 0,335 97 119 88 30 22 70
1
50 2 16 158 400 038 18,28 1 30 0,371 97 119 88 30 26 75
1
63 1 ∕4 16 158 400 039 24,76 1 15 0,537 114 144 104 35 22 73
63 1 ∕2 16 158 400 040 24,76 1 15 0,561 114 144 104 35 22 76
1
63 2 16 158 400 041 24,76 1 15 0,604 114 144 104 35 26 83
75 2 16 158 400 042 43,17 1 12 0,949 135 180 133 41 26 91
75 2 ∕2 16 158 400 043 43,17 1 12 1,003 135 180 133 41 31 101
1
75 3 10 158 400 044 43,17 1 10 1,112 135 180 133 41 34 108
90 3 10 158 400 045 82,18 1 6 1,615 161 207 150 44 34 116
110 4 10 158 400 046 136,96 1 3 2,474 185 242 175 53 40 135

Gomito a 45°

• Installazione senza smontaggio
• Idoneo per tubi in PE e PEX
• Acqua PN16
• Materiale: PP
• Guarnizione: EPDM per acqua potabile
• Colore: azzurro-nero

d PN Codice EUR SP GP Peso D L l1 l2
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 16 158 400 016 6,18 10 150 0,068 45 65 54 19
25 16 158 400 017 10,20 10 90 0,104 53 82 59 21
32 16 158 400 018 12,60 10 60 0,173 64 84 66 23
40 16 158 400 019 20,66 1 30 0,262 75 96 76 26
50 16 158 400 020 29,39 1 20 0,514 97 113 88 30
63 16 158 400 021 39,89 1 10 0,900 114 133 104 35
