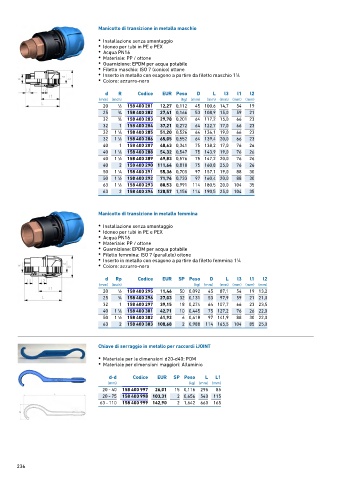

Manicotto di transizione in metallo maschio
• Installazione senza smontaggio
• Idoneo per tubi in PE e PEX
• Acqua PN16
• Materiale: PP / ottone
• Guarnizione: EPDM per acqua potabile
• Filetto maschio: ISO 7 (conico) ottone
• Inserto in metallo con esagono a partire da filetto maschio 1¼
• Colore: azzurro-nero

d R Codice EUR Peso D L l3 l1 l2
(mm) (inch) (kg) (mm) (mm) (mm) (mm) (mm)
20 1 ∕2 158 400 281 12,27 0,112 45 100,6 14,7 54 19
25 3 ∕4 158 400 282 27,41 0,166 53 108,9 15,0 59 21
32 3 ∕4 158 400 283 29,78 0,201 64 117,2 15,0 66 23
32 1 158 400 284 37,21 0,272 64 122,7 17,0 66 23
32 1 ∕4 158 400 285 51,20 0,526 64 136,1 19,0 66 23
1
32 1 ∕2 158 400 286 65,05 0,552 64 139,4 20,0 66 23
1
40 1 158 400 287 40,63 0,341 75 138,2 17,0 76 26
40 1 ∕4 158 400 288 54,32 0,547 75 143,9 19,0 76 26
1
40 1 ∕2 158 400 289 69,83 0,576 75 147,2 20,0 76 26
1
40 2 158 400 290 111,64 0,810 75 160,8 25,0 76 26
50 1 ∕4 158 400 291 55,36 0,705 97 157,1 19,0 88 30
1
50 1 ∕2 158 400 292 71,76 0,733 97 160,4 20,0 88 30
1
63 1 ∕2 158 400 293 80,53 0,991 114 180,5 20,0 104 35
1
63 2 158 400 294 120,57 1,156 114 190,5 25,0 104 35
Manicotto di transizione in metallo femmina

• Installazione senza smontaggio
• Idoneo per tubi in PE e PEX
• Acqua PN16
• Materiale: PP / ottone
• Guarnizione: EPDM per acqua potabile
• Filetto femmina: ISO 7 (parallelo) ottone
• Inserto in metallo con esagono a partire da filetto femmina 1¼
• Colore: azzurro-nero

d Rp Codice EUR SP Peso D L l3 l1 l2
(mm) (inch) (kg) (mm) (mm) (mm) (mm) (mm)
20 1 ∕2 158 400 295 11,46 50 0,092 45 87,1 54 19 13,2
25 3 ∕4 158 400 296 27,03 32 0,131 53 97,9 59 21 21,0
32 1 158 400 297 39,15 18 0,274 64 107,7 66 23 23,5
40 1 ∕4 158 400 301 42,71 10 0,445 75 127,2 76 26 22,0
1
50 1 ∕2 158 400 302 61,92 6 0,618 97 141,9 88 30 22,0
1
63 2 158 400 303 108,68 2 0,988 114 165,5 104 85 25,0

Chiave di serraggio in metallo per raccordi iJOINT

• Materiale per le dimensioni d20-d40: POM
• Materiale per dimensioni maggiori: Alluminio

d-d Codice EUR SP Peso L L1
(mm) (kg) (mm) (mm)
20 ‐ 40 158 400 997 26,01 15 0,116 295 85
20 ‐ 75 158 400 998 103,31 2 0,656 540 115
63 ‐ 110 158 400 999 142,90 2 1,642 660 165
