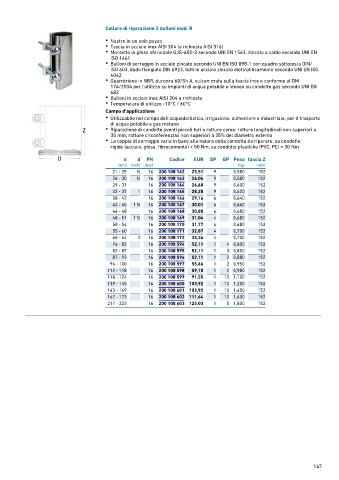

Collare di riparazione 2 bulloni mod. R
• Nastro in un solo pezzo
• Fascia in acciaio inox AISI 304 (a richiesta AISI 316)
• Morsetto in ghisa sferoidale GJS-600-3 secondo UNI EN 1563, zincato a caldo secondo UNI EN
ISO 1461
• Bulloni di serraggio in acciaio zincato secondo UNI EN ISO 898-1 con quadro sottotesta DIN/
ISO 603, dado flangiato DIN 6923, tutti in acciaio zincato elettroliticamente secondo UNI EN ISO
4042
• Guarnizione in NBR, durezza 60/Sh A, vulcanizzata sulla fascia inox e conforme al DM
174/2004 per l'utilizzo su impianti di acqua potabile e idonea su condotte gas secondo UNI EN
682
• Bulloni in acciaio inox AISI 304 a richiesta
• Temperatura di utilizzo -10°C / 60°C

Campo d'applicazione
• Utilizzabile nel campo dell'acquedottistica, irrigazione, alimentare e industriale, per il trasporto
di acqua potabile e gas metano
• Riparazione di condotte aventi piccoli fori o rotture come: rotture longitudinali non superiori a
35 mm; rotture circonferenziali non superiori a 35% del diametro esterno
• La coppia di serraggio varia in base alla natura della condotta da riparare: su condotte
rigide (acciaio, ghisa, fibrocemento) > 50 Nm; su condotte plastiche (PVC, PE) > 30 Nm
d d PN Codice EUR SP GP Peso fascia Z
(mm) (inch) (bar) (kg) (mm)
21 - 25 1 ∕2 16 200 108 162 23,51 9 0,580 152
26 - 30 3 ∕4 16 200 108 163 24,06 9 0,580 152
29 - 31 16 200 108 164 24,60 9 0,600 152
32 - 37 1 16 200 108 165 28,25 9 0,620 152
38 - 42 16 200 108 166 29,16 6 0,640 152
42 - 45 1 ∕4 16 200 108 167 30,01 6 0,640 152
1
44 - 48 16 200 108 168 30,80 6 0,680 152
48 - 51 1 ∕2 16 200 108 169 31,04 4 0,680 152
1
50 - 54 16 200 108 170 31,77 4 0,680 152
55 - 60 16 200 108 171 32,87 4 0,700 152
60 - 64 2 16 200 108 172 35,36 4 0,700 152
76 - 82 16 200 108 594 52,11 1 4 0,800 152
82 - 87 16 200 108 595 52,11 1 3 0,850 152
87 - 93 16 200 108 596 52,11 1 2 0,880 152
94 - 100 16 200 108 597 55,66 1 2 0,950 152
112 - 118 16 200 108 598 59,10 1 2 0,980 152
118 - 124 16 200 108 599 91,55 1 10 1,100 152
139 - 145 16 200 108 600 103,92 1 10 1,200 152
143 - 149 16 200 108 601 103,92 1 10 1,400 152
167 - 173 16 200 108 602 111,64 1 10 1,600 152
217 - 223 16 200 108 603 125,03 1 5 1,800 152
