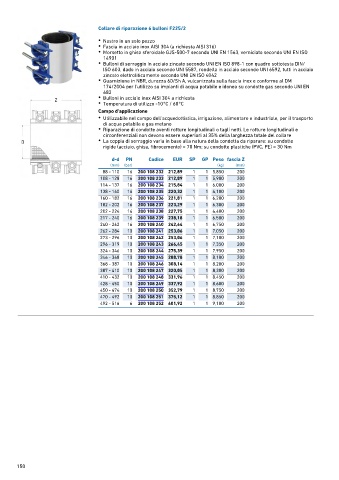

Collare di riparazione 6 bulloni F225/2
• Nastro in un solo pezzo
• Fascia in acciaio inox AISI 304 (a richiesta AISI 316)
• Morsetto in ghisa sferoidale GJS-500-7 secondo UNI EN 1563, verniciato secondo UNI EN ISO
14901
• Bulloni di serraggio in acciaio zincato secondo UNI EN ISO 898-1 con quadro sottotesta DIN/
ISO 603, dado in acciaio secondo UNI 5587, rondella in acciaio secondo UNI 6592, tutti in acciaio
zincato elettroliticamente secondo UNI EN ISO 4042
• Guarnizione in NBR, durezza 60/Sh A, vulcanizzata sulla fascia inox e conforme al DM
174/2004 per l'utilizzo su impianti di acqua potabile e idonea su condotte gas secondo UNI EN
682
• Bulloni in acciaio inox AISI 304 a richiesta
• Temperatura di utilizzo -10°C / 60°C

Campo d'applicazione
• Utilizzabile nel campo dell'acquedottistica, irrigazione, alimentare e industriale, per il trasporto
di acqua potabile e gas metano
• Riparazione di condotte aventi rotture longitudinali o tagli netti. Le rotture longitudinali e
circonferenziali non devono essere superiori al 35% della larghezza totale del collare
• La coppia di serraggio varia in base alla natura della condotta da riparare: su condotte
rigide (acciaio, ghisa, fibrocemento) > 70 Nm; su condotte plastiche (PVC, PE) > 30 Nm
d-d PN Codice EUR SP GP Peso fascia Z
(mm) (bar) (kg) (mm)
88 - 110 16 200 108 232 212,89 1 1 5,850 200
108 - 128 16 200 108 233 212,89 1 1 5,900 200
114 - 137 16 200 108 234 215,84 1 1 6,000 200
138 - 160 16 200 108 235 220,32 1 1 6,100 200
160 - 182 16 200 108 236 221,81 1 1 6,200 200
182 - 202 16 200 108 237 223,29 1 1 6,300 200
202 - 224 16 200 108 238 227,75 1 1 6,400 200
217 - 240 16 200 108 239 238,18 1 1 6,500 200
240 - 262 16 200 108 240 242,64 1 1 6,750 200
262 - 284 10 200 108 241 253,06 1 1 7,050 200
273 - 296 10 200 108 242 253,06 1 1 7,100 200
296 - 319 10 200 108 243 266,45 1 1 7,350 200
324 - 346 10 200 108 244 275,39 1 1 7,950 200
346 - 368 10 200 108 245 288,78 1 1 8,100 200
368 - 387 10 200 108 246 308,14 1 1 8,200 200
387 - 410 10 200 108 247 320,05 1 1 8,300 200
410 - 432 10 200 108 248 331,96 1 1 8,450 200
428 - 450 10 200 108 249 337,92 1 1 8,600 200
450 - 474 10 200 108 250 352,79 1 1 8,750 200
470 - 492 10 200 108 251 375,12 1 1 8,850 200
492 - 516 6 200 108 252 401,92 1 1 9,100 200
